Mellső hárompont-emelő

LV16167-UN-12OCT12

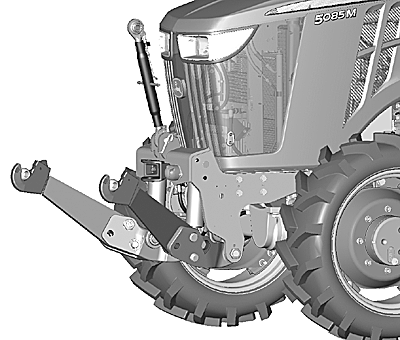

Mellső hárompont-emelő

A hárompont a hátsó SCV II-vel működik.

A horgos típusú emelőkarok reteszelése

LV16212-UN-22OCT12

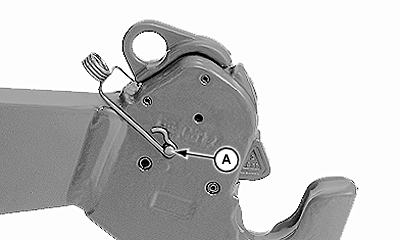

A - Emelőkar reteszelő csap

VIGYÁZAT: Ha aszimmetrikus terhelést jelentő munkaeszköz (pl. oldalt függesztett kasza) van felfüggesztve, vagy nagyra nőtt bokrok és fák között halad (pl. amikor erdőben dolgozik) a hárompont-emelő horgait a véletlen kinyílás ellen biztosítani kell.

Használjon emelőkar reteszelő csapokat (A) mindkét csatlakozó horognál.

A reteszelő csapokat keresse a John Deere kereskedőnél.

Emelőkar helyzetek

LV16176-UN-12OCT12

LV16177-UN-12OCT12

LV18433-UN-24JUL13

A - Emelőkarok függőleges úszással

B - Emelőkarok rögzítve

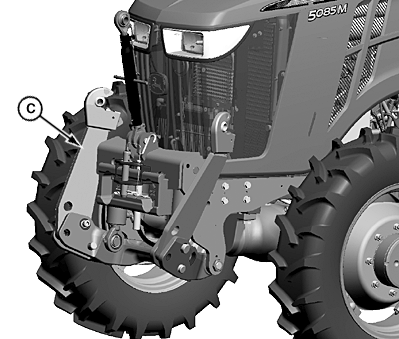

C - Emelőkarok szállítási helyzetben

Többcélú szelep

LV16188-UN-12OCT12

LV16189-UN-12OCT12

LV16190-UN-12OCT12

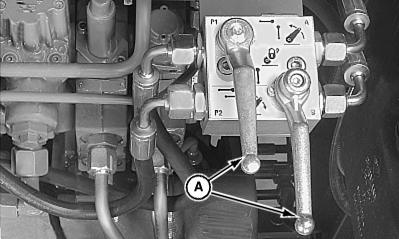

A - Olajáram lezárva

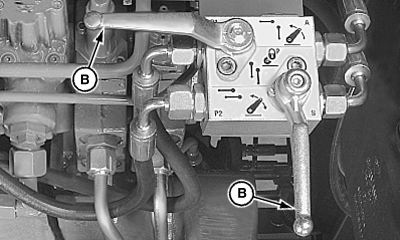

B - Emelés olajnyomással

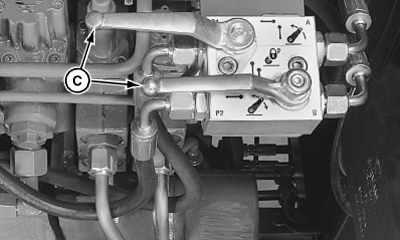

C - Emelés és süllyesztés olajnyomással

• Olajáram lezárva (A)
• Emelés olajnyomással, süllyesztés a munkaeszköz súlyának segítségével (B)
• Emelés és süllyesztés olajnyomással (C)

VIGYÁZAT: Ha a hátsó II SCV kiegészítő csatlakozóval van ellátva hátsó munkagép üzemeltetéséhez, a többcélú szelep a mellső háromponthoz menő áramlás megakadályozására kell legyen állítva (A).

MEGJEGYZÉS: Ha egy kaszán a vágási magasság korlátozására láncot használ, a károsodások elkerülése érdekében ne használja a (B) állást. Emellett a kasza lesüllyesztéséhez állítsa a II-es SCV-t úszó helyzetbe.

Csatlakozók

LV16199-UN-19OCT12

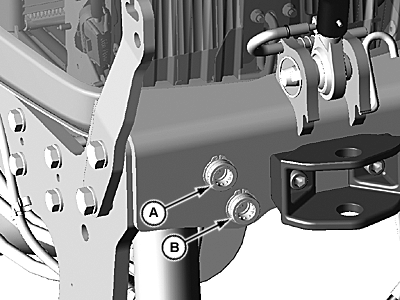

A - SCV I/III kitolás

B - SCV I/III visszahúzás

A csatlakozókat (A és B) a hátsó SCV látja el olajjal.

Ha a traktor két hátsó SCV-vel van szerelve, az olajat az SCV I biztosítja.

Ha a traktor három hátsó SCV-vel van szerelve, az olajat az SCV III biztosítja.

VIGYÁZAT: Az I és III SCV nem lehet hátrafelé néző kiegészítő csatlakozóval felszerelve.

VIGYÁZAT: A hidraulikus rendszer maximális nyomása 20.000 kPa (200 bar; 2900 psi). A saját biztonsága és a rendszer megfelelő működésének biztosítása érdekében csak eredeti John Deere alkatrészeket használjon.

A csatlakozók csak akkor teszik lehetővé a hidraulika tömlők csatlakoztatását vagy szétkapcsolását, ha nincs nyomás.

A tömlő csatlakoztatásához nyomja be határozottan a csatlakozóba. A tömlő szétcsatlakoztatásához húzza meg a tömlőt határozottan.
