Homlokrakodó felszerelés—Homlokrakodó vázak

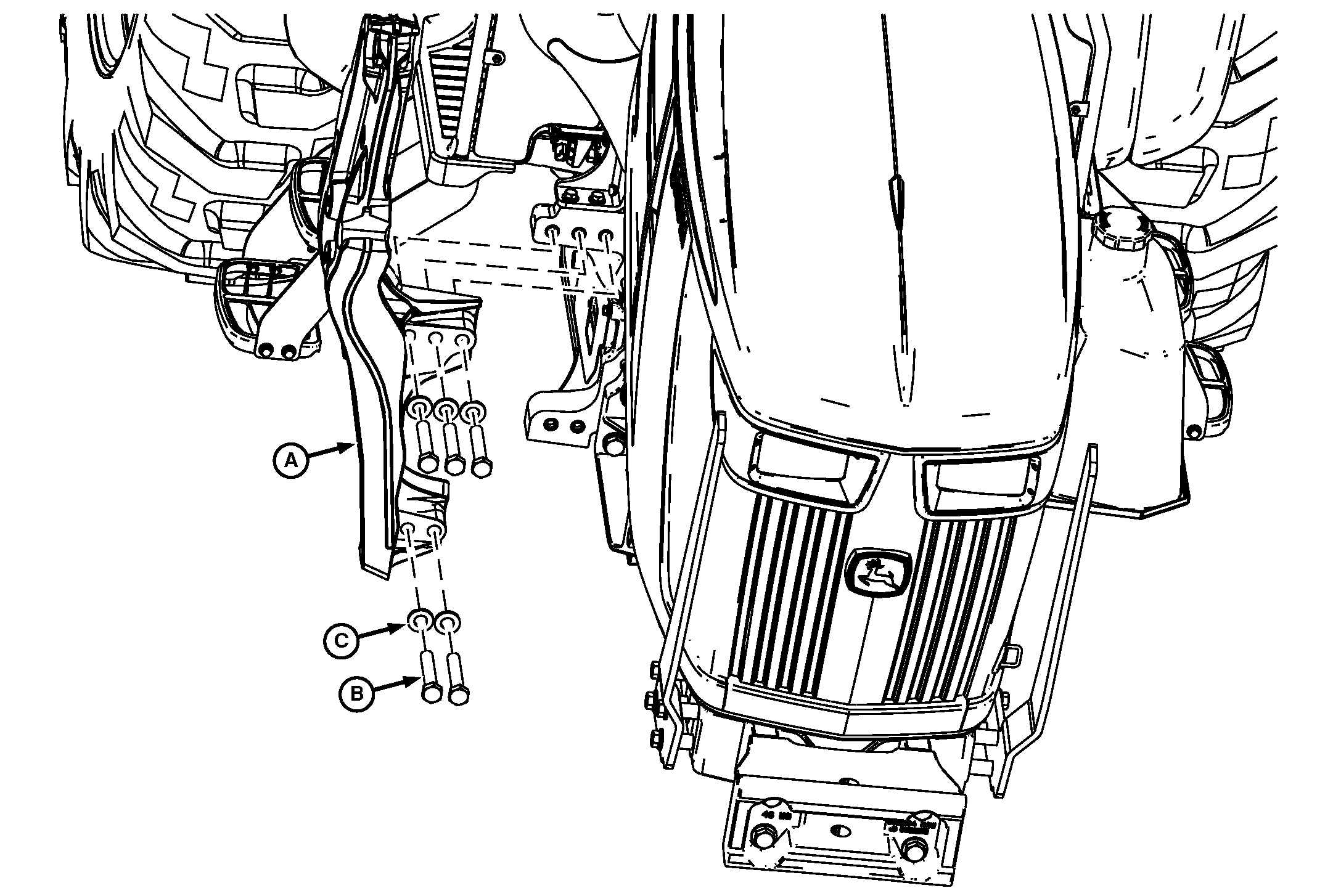

LV16621-UN-08FEB13

A - Homlokrakodó váz (Jobb oldal mutatva)

B - Hatlapfejű csavar (10 db)

C - Lapos alátét (10 db)

John Deere homlokrakodó vázakhoz használatos kötőelemek
Tétel	Leírás	Kulcsméret	Alapkivitel	Menetes rész	Hossz	Beazonosítás/Osztály
B	Hatlapfejű csavar	30 mm	ISO 4014	M20 x 2,5	110 mm	12.9
C	Alátét	—	JDS 130	—	—	300HV

A homlokrakodó vázakat a bemutatottak szerint kell felszerelni, a csavarokat húzza meg 625 N•m (461 lb.-ft.) nyomatékra. A nyomatékok rendszeres ellenőrzése: Lásd 110. fejezet, Karbantartás - Szükség - állapot szerint.

FONTOS: John Deere által ellenőrzött és jóváhagyott homlokrakodó vásárolható.

Amikor John Deere homlokrakodó vázat szerel, csak megfelelő rögzítőelemet használjon ahogy a fenti ábrán látható.

Teljesítse a homlokrakodó Kezelési utasításában és Szerelési kézikönyvében foglaltakat is.
