Konzol kezelőszervek—Nyitott vezetőfülke

Elektro-hidraulikus hárompont vezérlés

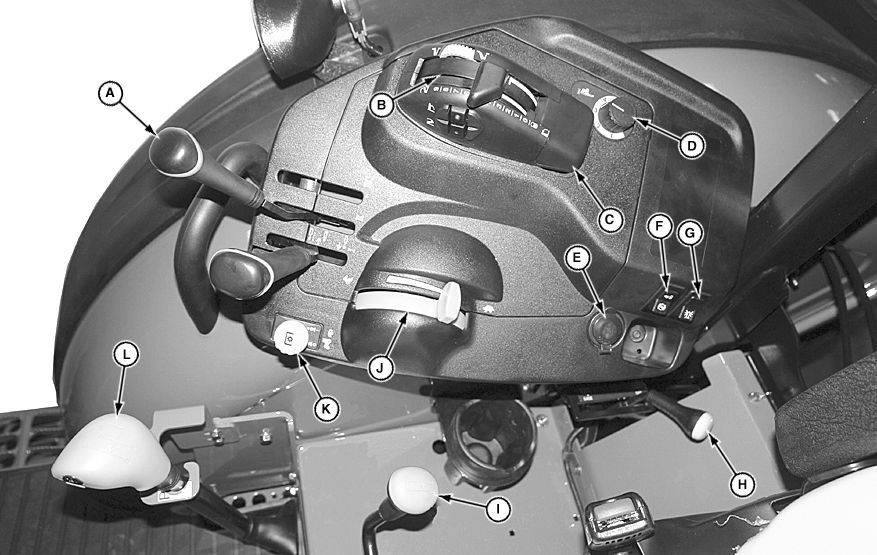

LV15926-UN-03AUG12

A jobb oldali konzol kezelőszervei

A - Kihelyezett vezérlőszelep karok

B - Hátsó vonófej-vezérlés

C - Hátsó hárompont süllyesztési sebesség szabályozás és hátsó hárompont emelési magasság határolás

D - Hátsó hárompont vonóerő szabályozás

E - Elektromos aljzat

F - MFWD kapcsoló

G - Forgó figyelmeztető lámpa kapcsoló (ha van)

H - Hátsó TLT fordulatszám kapcsolókar

I - Tartományváltó kar

J - Gázkar

K - Hátsó TLT bekapcsoló

L - Fokozatváltó kar

Mechanikus hárompont vezérlés

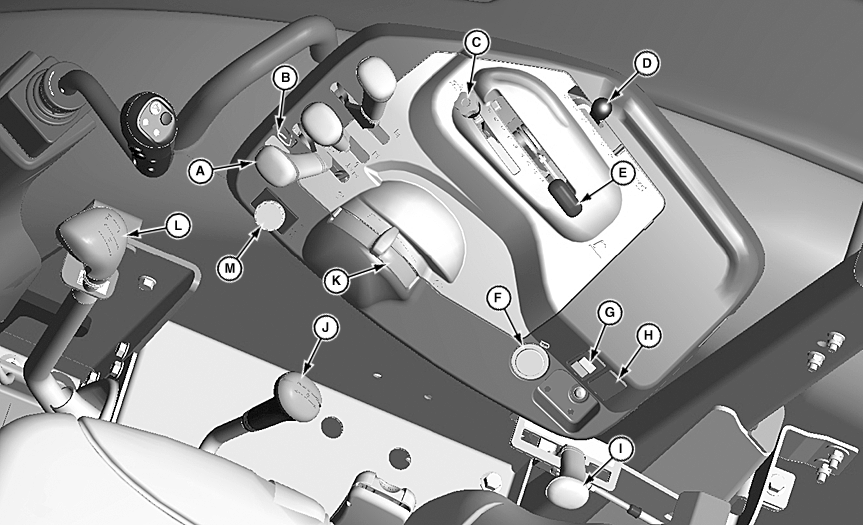

LV15928-UN-06AUG12

A jobb oldali konzol kezelőszervei

A - Kihelyezett vezérlőszelep karok

B - Külső hidraulika szelep reteszelés

C - Helyzetszabályozó kar végállás gomb

D - Hátsó hárompont vonóerő szabályozó kar

E - Hátsó hárompont helyzetszabályzó kar

F - Elektromos aljzat

G - MFWD kapcsoló

H - Forgó figyelmeztető lámpa kapcsoló (ha van)

I - Hátsó TLT fordulatszám kapcsolókar

J - Tartományváltó kar

K - Gázkar

L - Fokozatváltó kar

M - Hátsó TLT bekapcsoló

N - Hátsó hárompont szüllyesztési sebesség gomb (jobb oldali elhelyzés, a vezetőülés mögött)

LV15930-UN-06AUG12

Süllyesztési sebesség

Baloldali kezelőszervek

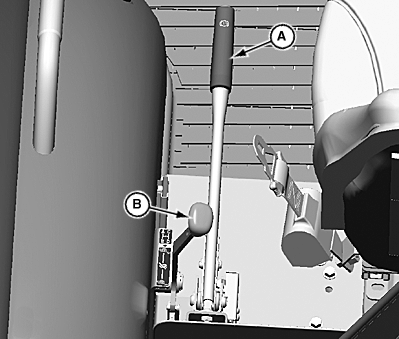

LV15927-UN-03AUG12

Baloldali kezelőszervek

A - Biztonsági fék kar

B - Mászófokozat kapcsolókar (ha van)
