Konzol kezelőszervek—Fülke

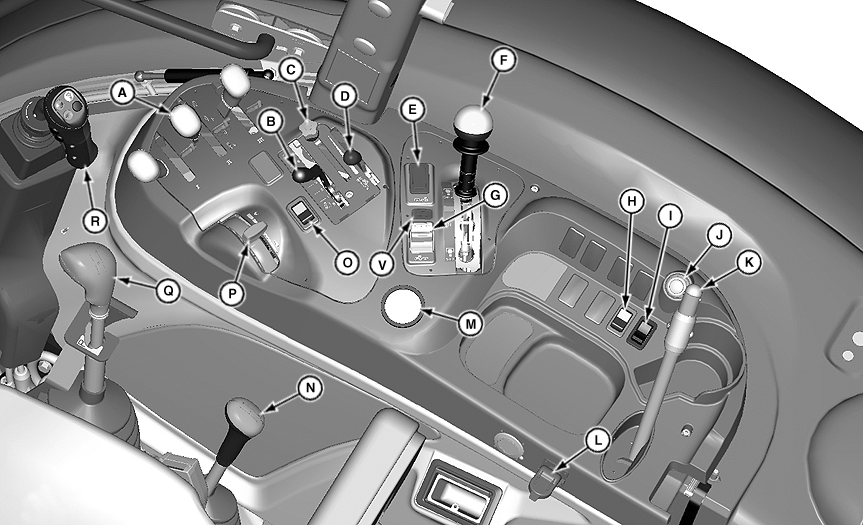

LV18002-UN-06JUN13

Jobb oldali vezérlőkonzol mechanikus hárompont vezérléssel

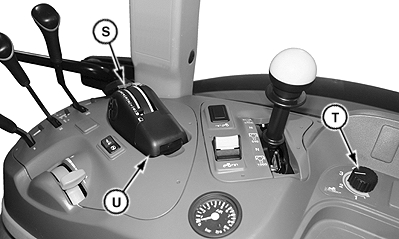

LV15885-UN-10AUG12

Elektro-hidraulikus hárompont vezérlés

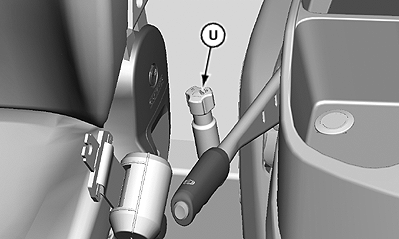

LV15948-UN-10AUG12

Bal oldal—Mechanikus süllyesztési sebesség gomb

A - Kihelyezett vezérlőszelep karok

B - Hátsó hárompont vezérlés (mechanikus)

C - Vezérlőkar ütköző

D - Hátsó hárompont vonóerő szabályozás

E - Mellső TLT kapcsoló (ha van)

F - TLT fordulatszám kapcsolókar

G - Hátsó TLT-kapcsoló

H - Kihelyezett TLT kapcsoló (ha fel lett szerelve)

I - Hátsó ablaktörlő-kapcsoló

J - Elektromos aljzat

K - Hátsó hárompont kioldó

L - Komfort csatlakozó

M - Pótkocsi légfék nyomásmérő (ha van)

N - Tartományváltó kar

O - MFWD kapcsoló

P - Gázkar

Q - Fokozatváltó kar

R - Multifunkciós joystick (ha van felszerelve)

S - Hátsó hárompont vezérlés (elektro-hidraulikus)

T - Hátsó hárompont vonóerő szabályozás

U - Hátsó hárompont süllyesztési sebesség gomb

V - Mellső TLT visszajelző lámpa

MEGJEGYZÉS: A mászófokozat kapcsolókar nem látszik ezen a képen.

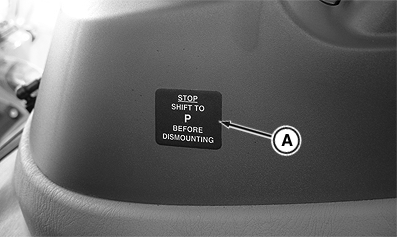

RXA0099430-UN-06OCT08

Park helyzet matrica

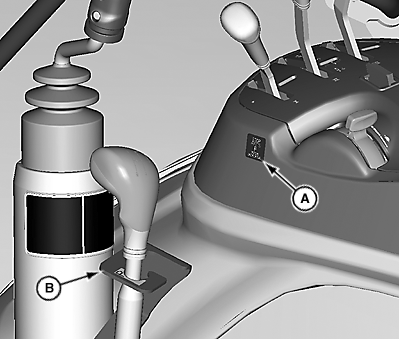

LV15460-UN-24FEB12

A park helyzet kengyel

LV14811-UN-27SEP11

Váltókar park helyzetben

A - Park helyzet matrica

B - A park helyzet kengyel

C - Váltókar park helyzetben

MEGJEGYZÉS: Ellenőrizze, hogy a sebességváltó kart park helyzetbe kapcsolta mielőtt elhagyja a vezetőülést.
