Gyorskapcsoló (horgos típusú) emelőkarok—Ha van

LV15845-UN-29JUN12

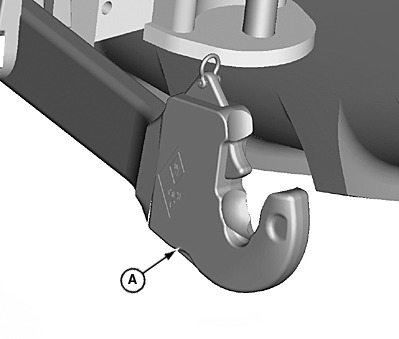

A - Horgos típusú emelőkar

A horgos típusú vonókarok (A)I-es és II-es kategóriájú munkagépekhez valók. A munkaeszköz csatlakoztatható és lekapcsolható az emelőkarokról anélkül, hogy a vezető kiszállna a fülkéből.

VIGYÁZAT: Ha aszimmetrikus terhelés jelentő munkaeszköz (pl. oldalt függesztett kasza) van felfüggesztve, nagyra nőtt bokrok és fák között haladva (pl., amikor erdőben dolgozik) a hárompont-emelő horgait a véletlen kinyílás ellen biztosítani kell.

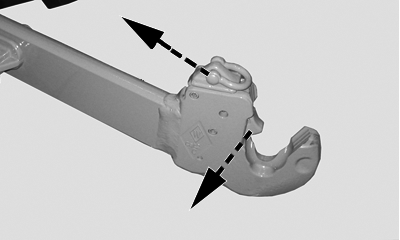

MEGJEGYZÉS: A kapcsoló horgok "nyitott" helyzetben rögzíthetők, a kar meghúzásával és 90 fokkal való elforgatásával.

A kapcsoló horog újbóli bezárásához húzza fel a kart szögben és fordítsa el.

PULV004517-UN-02JUN09

A munkaeszköz csatlakoztatása

1. Lesüllyesztett emelőkarokkal tolasson hátra a traktorral addig, amíg az emelőkarok horgai a munkaeszköz függesztőcsapjai alá nem érnek.

2. Lassan emelje fel az emelőkarokat, amíg a függesztőcsapok be nem illeszkednek és rögzítődnek a horgokba.

3. Állítsa be a középső függesztőkart a kívánt hosszra és csatlakoztassa a munkaeszköz felső függesztőpontjához.

FONTOS: Szerezzen teljes bizonyosságot arról, hogy a munkaeszköz megfelelően van-e rögzítve a kapcsolóhorgokban.
