Stabilizáló rendszer—ha van

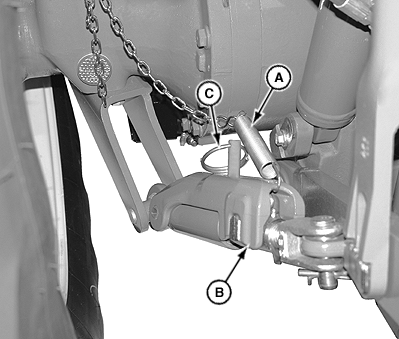

LV16047
LV16047-UN-10SEP12

A - Állító lánc

B - Retesz

C - Reteszelő csap

A stabilizátor rendszert egy állító lánc (A) és egy retesz (B) működteti. Amikor a reteszelő csap (C) ki van húzva és a retesz (B) fel van emelve, a vonókaroknak oldalirányú játéka van. Ha le van engedve, és a reteszelő csappal rögzítve, akkor a vonókarok rögzítve vannak.


Beállító lánc (A) rövid

Az emelőkarok szállítási helyzetben rögzítve vannak (merev beállítás), lesüllyesztett helyzetben lehet oldalirányú elmozdulásuk.


Beállító lánc (A) hosszú:

Az emelőkarok minden helyzetben rögzítve vannak.
