Állítható magasságú pótkocsi vonófej—Ha van

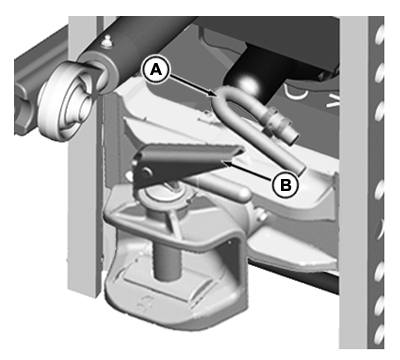

PUPX200108-UN-17MAY10

Manuális EEC típus

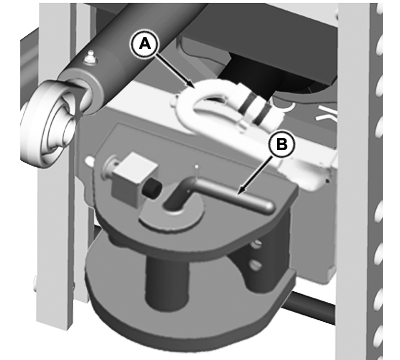

PUPX200107-UN-17MAY10

CUNA-D2 és CUNA-C típus

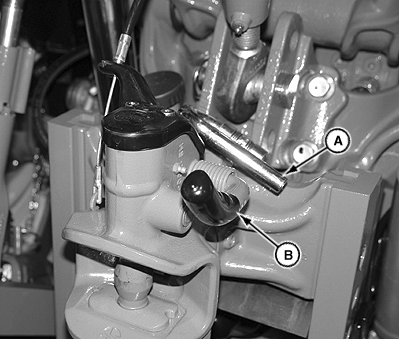

LV16013-UN-22AUG12

Automata típus

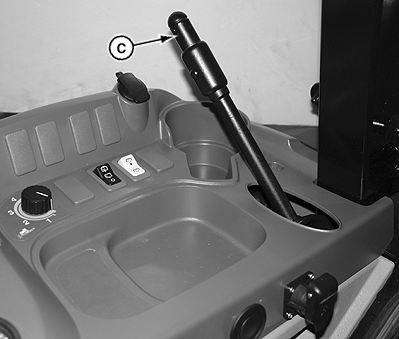

LV16014-UN-22AUG12

Kihelyezett vonófej kar

A - Gyors kioldó kar

B - Működtető kar

C - Kihelyezett vonófej kar

Ezek a vonófejek a munkaeszköz magasságától függően fel és le állíthatók és biztosítható a hely a középső függesztőrúd, illetve a TLT használatához.

Egyes országokban eltérő méretű pótkocsi vonófejek kaphatók. A traktor különböző vonófejekkel szerelhető fel, amelyek különbözőképpen működnek.

VIGYÁZAT: A manuális EEC vonófejet csak nem elforduló vonószemmel rendelkező pótkocsihoz használja.

A CUNA vonófejet csak elforduló vonószemmel rendelkező pótkocsihoz használja.

FONTOS: Csak olyan pótkocsit használjon, melynek vonószeme megfelel a vonócsap átmérőjének [40 mm (1.58 in.)].

A vonófej magasságának beállítása és használata:

1. A vonófejek magassága az (A) gyorskioldó karral állítható. Tartsa meg a vonófejet egyik kezével, miközben azt a kívánt helyzetbe állítja.
2. Ügyeljen arra, hogy az oldalsó reteszelő csapok teljesen becsússzanak a tartó oldalán lévő furatokba.
3. A manuális EEC, CUNA-D2, és CUNA-C típusú vonófejek a karral (B) működtethetőek.
4. Az automata típusú vonófej a karral (B) működtethető, vagy működtethető távolról a vezetőülésből a vonófej távvezérlő karral (C).

A vonóhorog maximális megengedett statikus terhelhetősége és a vonórúdról vontatható tömegadatok a "Műszaki adatok" fejezetben található.

MEGJEGYZÉS: Azokat az alkatrészeket, melyek kopnak, ellenőriztesse és (ha szükséges) cseréltesse ki a John Deere szervizzel (lásd “Karbantartás 300 üzemóránként”).
