Az 540/540E/1000 fordulatú TLT megfordítása—Ha van felszerelve

VIGYÁZAT: Felcsavarodva rá, a forgótengely súlyos balesetet, vagy halált okozhat.

Mindig tartsa a helyén a traktor védőburkolatait és a hajtótengely burkolatát. Győződjön meg arról, hogy a hajtótengelyek burkolata szabadon el tud-e fordulni.

Viseljen mindig zárt ruházatot. Állítsa le a motort és hagyja a TLT-hajtást megállni, mielőtt a TLT-hajtású munkaeszközön beállításhoz, csatlakoztatáshoz, vagy tisztításhoz lát.

A csere előtt hagyja a kardántengelyt lehűlni, a működés miatt forró lehet. A sérülések elkerülése érdekében viseljen kesztyűt.

TS1644
TS1644-UN-22AUG95

Forgó tengelyek

LV14632
LV14632-UN-11AUG11

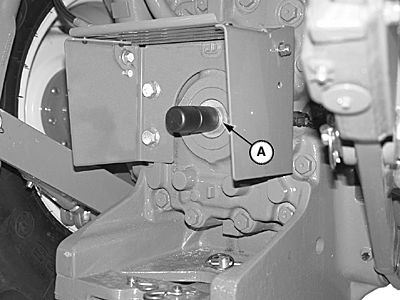

Rögzítő gyűrű

LV12604
LV12604-UN-26APR05

Tengelycsonk

A - Rögzítőgyűrű

B - TLT tengely

C - Furat

A TLT tengelycsonk 6 bordás az 540/540E fordulatú munkagépek üzemeltetéséhez, és 21 bordás az 1000 fordulatú munkagépekhez.

  1. MEGJEGYZÉS: A tengelycsonk lelapolt része a rögzítőgyűrű ki- és beszerelését könnyíti meg.

    A rögzítő gyűrű végeit állítsa vonalba a lelapolással. Távolítsa el a rögzítőgyűrűt (A) és húzza ki a TLT tengelyt (B).

  2. Tisztítsa meg a TLT tengelyt és vonja be zsírral. Ellenőrizze, hogy a végfurat (C) tiszta, amikor felszereli a tengelyt az 1000-es fordulatú üzemhez.

  3. Fordítsa el a kardántengely végét a véghez és tolja be a TLT házba, amíg látható nem lesz a rögzítőgyűrű horony.

    MEGJEGYZÉS: A TLT tengelycsonkot lehet, hogy kicsit forgatni kell a felszerelés alatt, amíg a bordák vonalba nem kerülnek.

  4. Helyezze vissza a rögzítőgyűrűt.

  5. Állítsa a választókart a TLT tengelyhez megfelelő helyzetbe. Lásd "A helyes TLT fordulatszámok—Ha van felszerelve" részt ebben a fejezeben.

JZ81662,00010DD-35-20130722
