A hátsó öntöttvas pótsúlyok felszerelése—Ha van

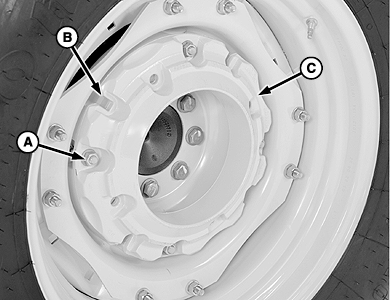

LV9684-UN-17AUG04

Szimpla keréksúly mutatva

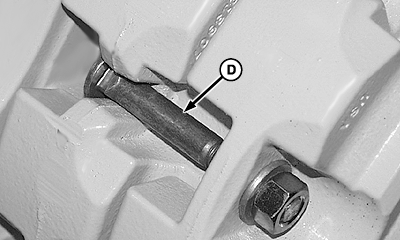

LV9692-UN-19AUG04

Helyezze a csavart a furatba (további súly)

A - Anya, 5/8-11 (4 db)

B - Furat (4 helyen)

C - Keréksúly

D - Félgömbfejű csavar, (4 darab)

VIGYÁZAT: Az opciós további öntöttvas pótsúly tömege egyenként 43 kg (93 lb). Kezelje óvatosan! A pótsúlyok felszereléséhez használjon megfelelő berendezést, vagy kérje a John Deere szerviz segítségét.

1. Szerelje le a kereket.

2. Rögzítse a pótsúlyt (C) a keréktárcsára négy speciális félgömbfejű csavarral, alátéttel és anyákkal (A). Húzza meg az anyákat az előírt értékre.

   Tétel	Mérés	Specifikáció
   Keréksúlyt a tárcsához rögzítő anyák	Meghúzási nyomaték	215 Nm (159 lb-ft)

3. További pótsúlyok felszerelése:

   1. Tegyen be négy félgömbfejű csavart (D) az első pótsúly furatain (B) keresztül. Szerelje be a négyszöletes nyakú csavarokat a futratokba (az ábra szerint).

   2. Állítsa vonalba a második pótsúly furatait a félgömbfejű csavarokkal és tegye fel a súlyt. Rögzítse az alátétekkel és az anyákkal. Húzza meg az anyákat az előírt értékre.

      Tétel	Mérés	Specifikáció
      Keréksúlyt a súlyhoz rögzítő anyák	Meghúzási nyomaték	215 Nm (159 lb-ft)

4. Tegye fel a kereket és húzza meg a felfogató kötőelemeket. (Lásd a "Csavarok meghúzása—Hátsó tengely" részt a "Kerekek, gumiabroncsok és nyomtávok" fejezetben.)

5. Húzza meg ismét a keréksúlyokat és a rögzítő kötőelemeket néhány óra működés után. Ellenőrizze rendszeresen.
