Ellenőrizze és állítsa be a generátor ékszíját (5075M)
Cserélje ki a kopott vagy sérült.
MEGJEGYZÉS: Járassa a motort 5 percig, hogy felmelegítse a hideg szíjat. Hagyja lehűlni a meleg szíjat 15 percig, mielőtt beállítaná.

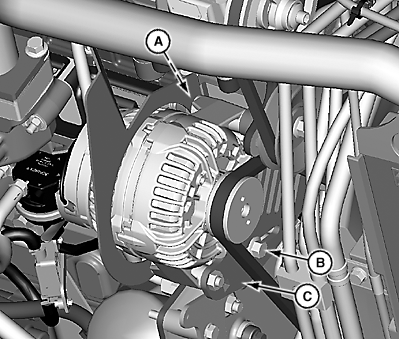

LV18466-UN-25JUL13
A - Feszességállító csavar
B - Generátorrögzítő csavarok
C - Generátor váz
Ellenőrizze a feszességet úgy, hogy a szíjat a szíjtárcsák között, középen megnyomja. A szíj behajlásának az előírt értéken belül kell lennie.
| Tétel | Mérés | Specifikáció |
| Generátor szíj | Szíjfeszesség—Behajlás | 19 mm (.75 in.) 89 N·m-nél (20 ft-lbs) |
Állítsa be a feszítést a feszesség beállító csavar (A) és a generátor rögzítőcsavar (B) meglazításával. Feszítse meg a generátor vázát (C) annyira egy 3/8"-os hajtószárral, hogy a szíj feszessége megfelelő legyen. Húzza meg a beállító csavart és a generátor rögzítő fejes csavart.
|
JZ81662,00010EC-35-20130724 |
