Ventilátor szíj cseréje (kivéve 5075M)

1. MEGJEGYZÉS: A ventilátorhajtó szíj automatikus szíjfeszítővel van ellátva, ami így nem igényel beállítást.

   Kapcsolja a traktort park állásba és ÁLLÍTSA le a motort. Távolítsa el az indítókulcsot.

2.
   LV14667-UN-18AUG11

   Szíj leszerelése


   LV14668-UN-18AUG11


   LV9587-UN-06AUG04

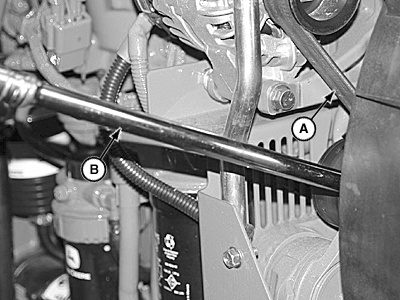

   A - Szíj

   B - Hajtószár

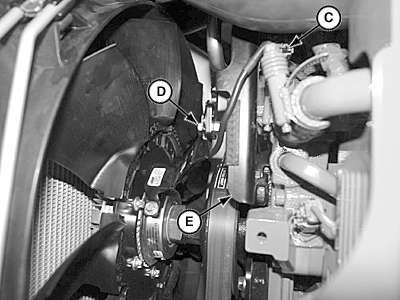

   C - Ventillátor kuplung csatlakozó

   D - Záróanya és peremes csavar

   E - Vezetékköteg tartó kengyel

   Egy hosszú, 1/2 in. kulccsal (B) szüntesse meg a feszítést a szíjon a feszítő motortól való elhúzásával.

   Vegye le a szíjat (A) a generátor szíjtárcsájáról.

---




3. Szüntesse meg a kar feszítését, és vegye el a kulcsot.

4. Kösse szét a ventillátor kuplungot (C).

5. Szerelje le a záróanyát és a peremes csavart (D) a ventillátor kuplung vezetékköteg tartóról (E).

6. Vegye le a szíjat áthúzva a ventillátor kuplung vezetékköteg tartón, a hűtőventillátoron, átcsúsztatva a ventillátor lapátok és a ventillátor burkolat között.

7. Helyezze fel az új szíjat a leszereléssel ellentétes sorrendben.

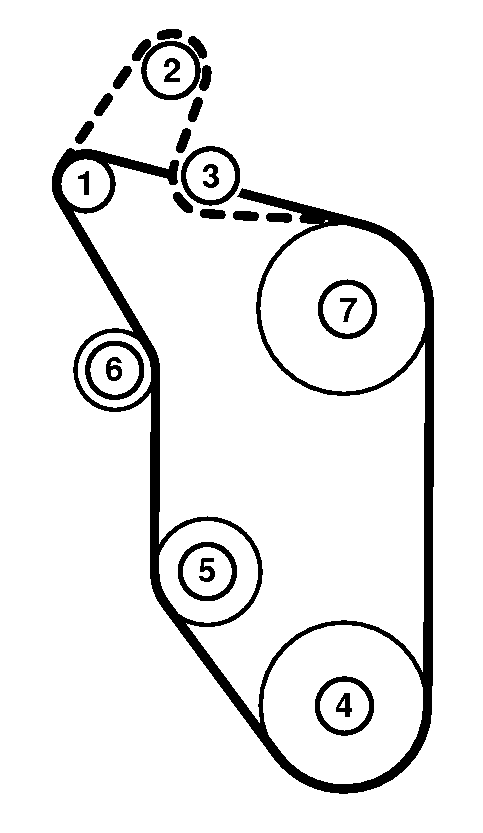

   Szíj elvezetés
   1	Generátor
   2	Légkondicionáló kompresszor1
   3	Láncfeszítő1
   4	Főtengely szíjtárcsa
   5	Vízszivattyú
   6	Feszítő
   7	Ventilátorhajtás

8. Szerelje vissza a ventillátor kuplung vezetékköteg tartórót a záróanyával és a peremes csavarral.

   Húzza meg az előírás szerint.

   Tétel	Mérés	Specifikáció
   Vezetékköteg tartó rögzítőanya	Nyomaték	14 Nm

9. Használja a kulcsot a feszítő megnyomásához a szíj visszaszereléséhez. (Lásd a Ellenőrizze a ventilátor szíj feszítőt részt ebben a fejezetben.)
