A generátor szíj cseréje (5075M)

1.
   LV18489-UN-25JUL13


   LV18486-UN-25JUL13

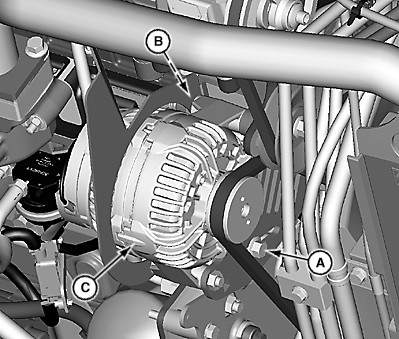

   A generátor szíj elvezetése (5075M)

   A - Generátor csavar

   B - Generátor csavar

   C - Generátor

   Ha van klíma kompresszor hajtószíj és légkompresszor hajtószíj, szerelje le azokat. (A lépéseket nézze meg ebben a fejezetben.)
2. Lazítsa meg a csavart (A) és a csavart (B), majd fordítsa el a generátort (C), hogy a szíj szabaddá váljon.
3. Távolítsa el a szíjat a főtengely szíjtárcsáról és a vízpumpa tárcsájáról.
4. A szíj áthúzható a ventilátoron a leszereléshez.
5. Helyezze fel az új szíjat a leszereléssel ellentétes sorrendben.
6. Állítsa be a szíj feszítését. (Lásd az Ellenőrizze és állítsa be a generátor ékszíját (5075M) részt a Karbantartás—300 üzemóránként fejezetben.)

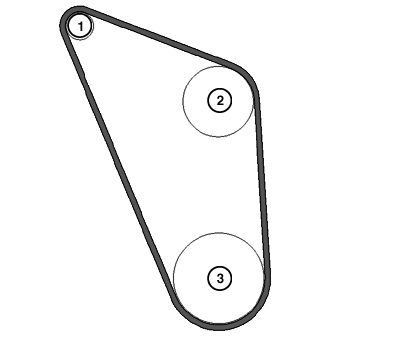

Szíj elvezetés
1	Generátor
2	Vízszivattyú
3	Főtengely szíjtárcsa
