A légkondicionáló kompresszor szíj cseréje (5075M)

1.
   LV18491-UN-25JUL13


   LV18490-UN-25JUL13

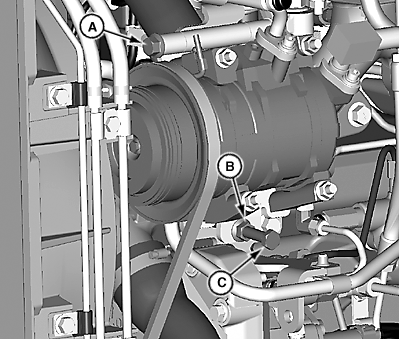

   Légkondicionáló kompresszor szíj elvezetés

   A - Klíma kompresszor billentő csavar

   B - Kontraanya

   C - Beállító csavar

   Lazítsa meg a klíma kompresszor billentő csavart (A).
2. Lazítsa meg az ellenanyát (B).
3. A szíj meglazításához forgassa az állítócsavart (C) balra.
4. A szíj áthúzható a ventilátoron a leszereléshez.
5. Helyezze fel az új szíjat a leszereléssel ellentétes sorrendben.
6. Állítsa be a szíj feszítését. (Lásd az Ellenőrizze és állítsa be a klímakompresszor ékszíját (5075M fülkével) részt a Karbantartás—300 üzemóránként fejezetben.)

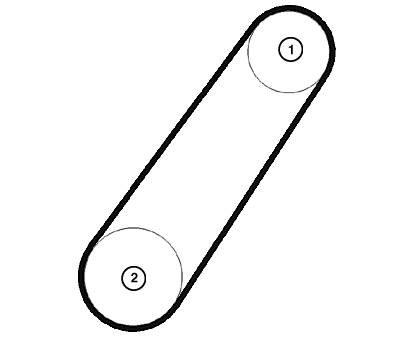

Szíj elvezetés
1	Klímakompresszor
2	Főtengely szíjtárcsa
