Ellenőrizze a ventilátor szíj feszítőjét (kivéve 5075M)

LV12526-UN-13APR05

LV12528-UN-12APR05

Állítsa be a feszességet

A - Jelölés a feszítő karon

B - Jelölés a feszítő rögzítésénél

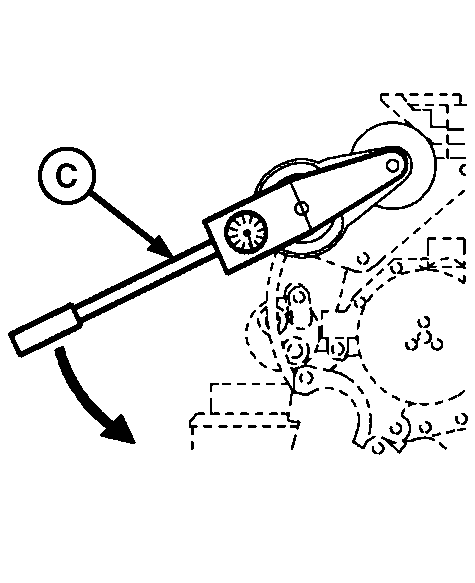

C - Nyomatékkulcs

MEGJEGYZÉS: A szíjfeszítés mérő nem teszi lehetővé a pontos feszítés mérést. A szíjfeszítő rugójának feszességét egy nyomatékkulccsal mérje.

1. Kapcsolja a traktort park állásba és ÁLLÍTSA le a motort. Távolítsa el az indítókulcsot.

2. Távolítsa el a ventilátorszíjat.

3. Tegyen egy jelet (A) a feszítőkarra az ábra szerint.

4. Mérjen 21 mm-t (0,83 in.) az (A) jeltől, és tegyen egy jelet (B) a szíjfeszítő tartójára.

5. A nyomatékkulccsal úgy fordítsa el a feszítőkart, hogy a két jel (A és B) egybe essen.

   Egy nyomatékkulccsal HÚZZA el a feszítőt a motortól.

6. Jegyezze fel a nyomatékkulcs által mutatott értéket és hasonlítsa össze az előírt értékekkel. Ha a feljegyzett érték a megadott alatt van, cseréltesse ki a feszítő egységet a John Deere szervizzel.

   Tétel	Mérés	Specifikáció
   Szíjfeszítő	Nyomaték	18—22 Nm (159-195 lb-in.)

7. Szerelje fel a ventilátorszíjat. (Lásd a Hajtószíj cseréje részt, ebben a fejezetben.)
