A légkompresszor szíj cseréje (5075M)

1.
   LV18493-UN-26JUL13


   LV18487-UN-26JUL13

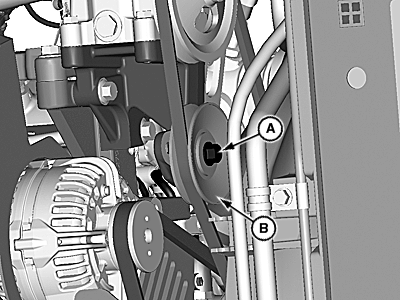

   Légkompresszor szíj elvezetés

   A - Feszítőtárcsa beállító anya

   B - Feszítőtárcsa

   Lazítsa meg a feszítőtárcsa beállító anyát (A).
2. Csúsztassa a feszítőtárcsát (B) a traktor belseje felé a szíj feszítésének csökkentéséhez.
3. A szíj áthúzható a ventilátoron a leszereléshez.
4. Helyezze fel az új szíjat a leszereléssel ellentétes sorrendben.
5. Állítsa be a szíj feszítését. (Lásd az Állítsa be a légkompresszor ékszíját (5075M fülkével) részt a Karbantartás—300 üzemóránként fejezetben.)

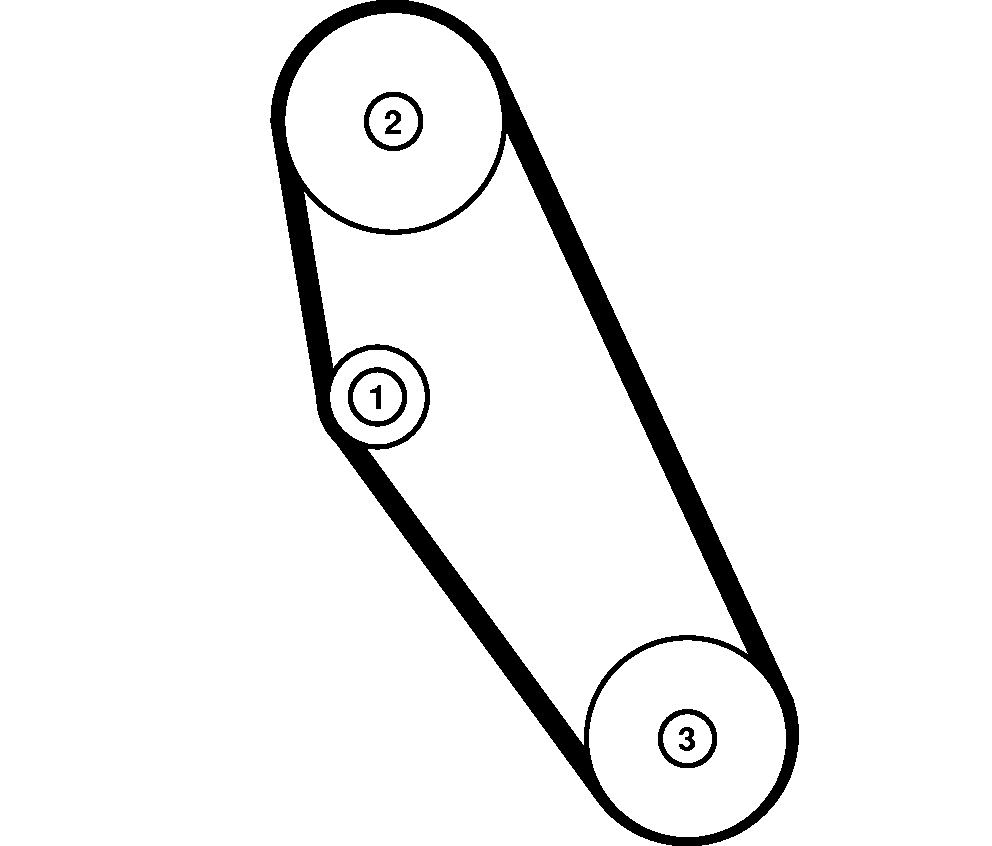

Szíj elvezetés
1	Feszítőtárcsa
2	Légkompresszor szíjtárcsa
3	Vízszivattyú szíjtárcsa
