Tartsa a borulásvédő keretet helyesen felszerelve

LV14681-UN-24AUG11

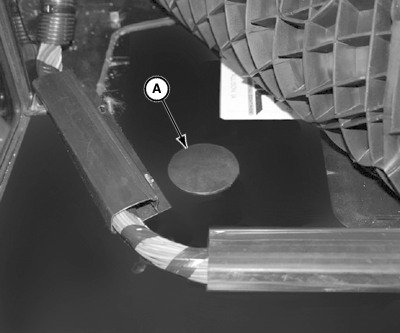

Dugó—Mellső rögzítés (Bal oldal mutatva)

A - Dugó

VIGYÁZAT: Győződjön meg arról, hogy minden alkatrész megfelelően be lett-e szerelve, ha a borulásvédő keretet előzőleg bármi okból meglazította vagy leszerelte. Cserélje ki és húzza meg a felfogató csavarokat az előírt nyomatékkal.

A borulásvédő keret által nyújtott védelem csökken, ha a keret megsérül egy felborulás alkalmával, vagy ha a keretet hegesztéssel, hajlítással, fúrással vagy vágással átalakítja. A sérült borulásvédő keretet ki kell cserélni, tovább használni tilos. A borulásvédő kereten végzett bármilyen átalakítást a gyártónak jóvá kell hagynia.

Amikor a traktorra szerelendő munkaeszköz miatt meg kell lazítania vagy el kell távolítania a fülke borulásvédő keretet, a rögzítőcsavarokat cserélje ki és húzza vissza az előírt értékre.

Emelje fel a gumiszőnyeget és vegye ki a dugókat (A), hogy hozzáférjen a mellső felfogató csavarokhoz.

LV14682-UN-24AUG11

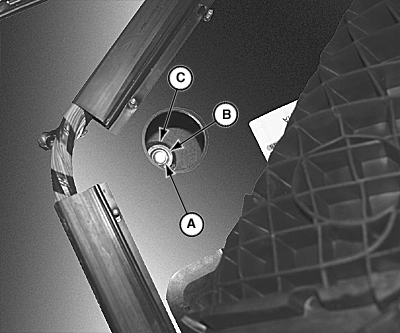

Mellső fülkerögzítés

LV14683-UN-24AUG11

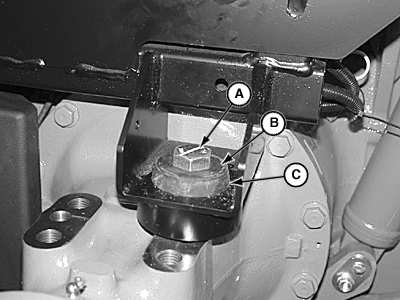

Hátsó fülkerögzítés

A - Csavar (4 db)

B - Alátét (4 darab)

C - Rezgés csillapító (4 db)

Tétel	Mérés	Specifikáció
Fülke borulásvédő keret rögzítőcsavarok—Mellső	Nyomaték	350 Nm (284 lb-ft)
Fülke borulásvédő keret rögzítőcsavarok—Hátsó	Nyomaték	220 Nm (162 lb-ft)
