Információs kijelző (Léptető kapcsoló)

PY16304-UN-08AUG12

LV16472-UN-08JAN13

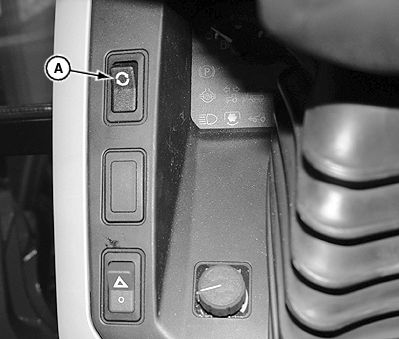

A - Üzemmód léptető kapcsoló

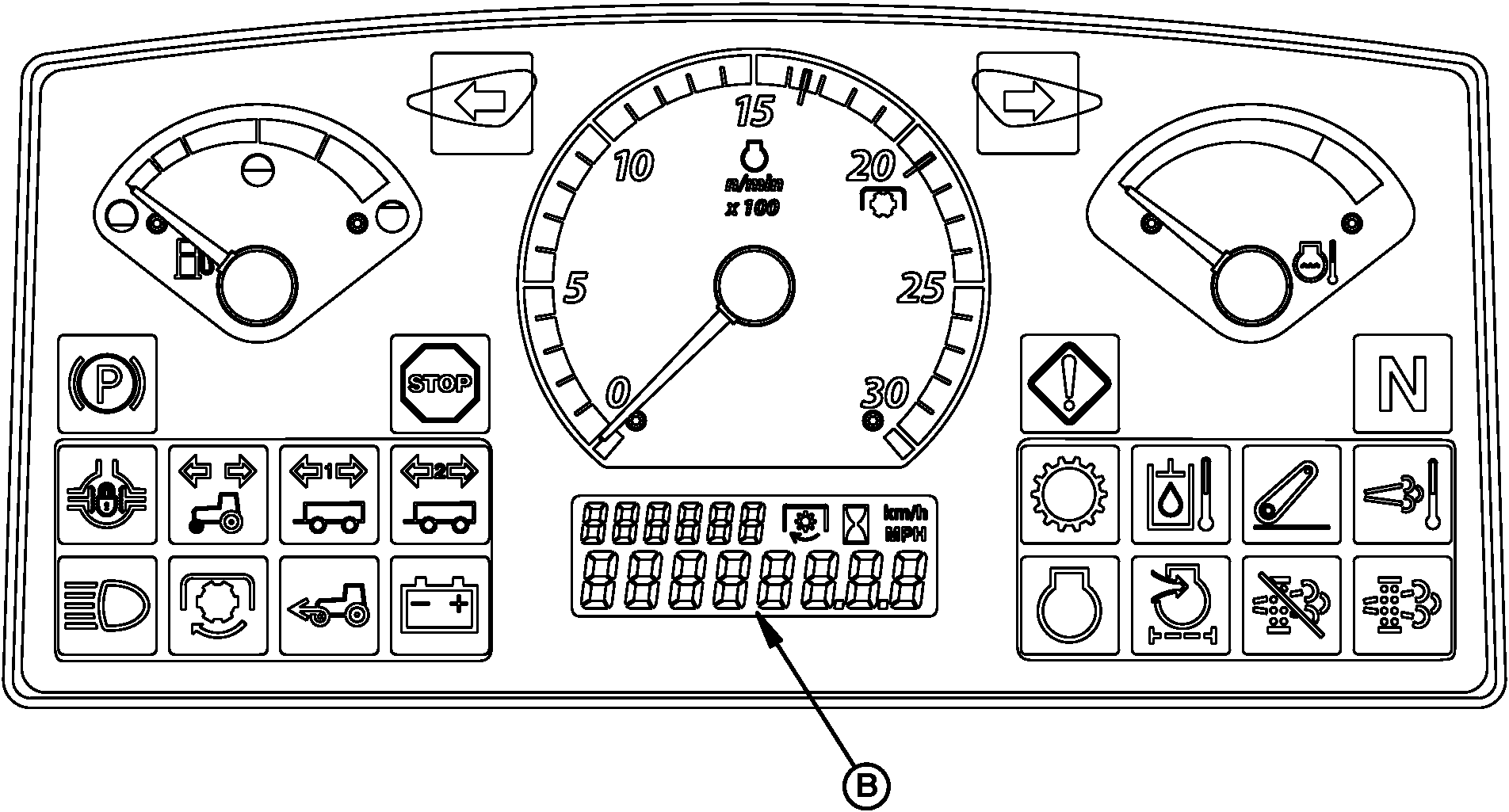

B - Tájékoztató kijelző

A léptető kapcsoló (A) két különböző információs kijelzési módot vezérel, a "Normál" és a "Diagnosztikai" módot.

Információs kijelző - Normál mód

A léptető kapcsoló (A) és az információs kijelző (B) visszaáll a normál módra. Normál üzemmódban: Az információs kijelző (B) numerikus formában jeleníti meg a motor üzemórákat, a jármű sebességét és a TLT fordulatszámot.

• Nyomja le és engedje fel a léptető kapcsolót (A), hogy lépkedjen az információs kijelzőn (B) az értékek között (motor üzemórák, jármű sebessége és TLT fordulatszám).

  Léptető mód sorrend
  Motor üzemórák
  Jármű sebesség
  TLT fordulatszám1
  Regenerációs folyamat 1 szakasz2
  Regenerációs folyamat 2 szakasz2
  Regenerációs folyamat 3 szakasz2

• A motor üzemórákat akkor jelzi ki, amikor gyújtás először rá van adva.
• A motor üzemórák legalább 7 másodpercig ki vannak jelezve, mielőtt automatikusam bármilyen más értékre vált.
• A kijelző (B) automatikusan áttér a jármű sebességére amikor a traktor mozogni kezd.
• A kijelző (B) automatikusan áttér a TLT fordulatszámra amikor a TLT-t bekapcsolják.
• A kijelző (B) letiltja az automatikus léptetést, amint a léptető kapcsolót (A) megnyomják, vagy a kijelzési módok között léptetnek vele.
• A TLT fordulatszámot csak akkor jeleníti meg, amikor a TLT fordulatszám kijelzés engedélyezése konfigurálva van az ICC 026 diagnosztikai címben (1 = engedélyezve) (ha a jármű elektro-hidraulikus TLT-vel van szerelve.)
• A kijelző (B) csak akkor engedélyezi újra az automatikus léptetést, amikor a gyújtást be majd ki kapcsolják.
• A kipufogószűrő tisztítási folyamat alatt, a kijelző (B) átmegy a különböző kipufogószűrő tisztítási szakaszokon.

Információs kijelző – Diagnosztikai mód

A diagnosztikai mód két belépési szinttel rendelkezik; ezek a "vásárló" és a "szervizes".

• Vásárlói belépés — Nyomja le és tartsa lenyomva a léptető mód kapcsolót 5 másodpercig, hogy a diagnosztikai eljárást megkezdje. Ez a lépés lehetővé teszi a diagnosztikai hibakódok megtekintését és korlátozott számú diagnosztikai címekét.
• Szervizes belépés — Csak a John Deere kereskedő használatára. Elérést biztosít mindenhez, ami a vásárló módban van, ezen felül a jármű beállításhoz,konfiguráláshoz és kalibráláshoz.

Vásárlói belépés; a diagnosztikai hibakódok visszanézése, rögzítése és törlése:

• Nyomja le és tartsa lenyomva a léptető mód kapcsolót 5 másodpercig, hogy a diagnosztikai eljárást megkezdje.
• A diagnosztikába való belépéskor, minden aktív és korábban aktív kód automatikusan megjelenik léptetett módon, mindegyiknél mutatva a kezelőszervet (3-betűs rövidítés) és a kód számát (XXXXXX.XX).
• Bármely kezelőszerv hibakódjaimak megjelenítéséhez és/vagy törléséhez a következőket tegye:

1. A jobb oldali irányjelző kapcsolóval lépjen a kívánt kezelőszervre.
2. Az ezen kezelőszervhez tartozó diagnosztikai címhez való belépéshez nyomja meg, majd engedje el a léptető mód kapcsolót.
3. A jobb oldali irányjelző kapcsolóval lépjen a kívánt kezelőszerv 001 diagnosztikai címére.
4. Ha vannak kódok, akkor a "codes" (kódok) szó jelenik meg. Ha nincsenek, akkor a "none" (nincs) jelenik meg.
5. Az ezen kezelőszervhez tartozó minden kód részlet kijelzéséhez nyomja meg, majd engedje el a léptető mód kapcsolót.
6. Az ezen kezelőszervnél jelenlévő bármilyen kód léptetett módon jelenik meg több kód esetén.
7. A kiválasztott kezelőszerv kódjainak törlési lehetőségének az eléréséhez nyomja meg és engedje el a jobb irányjelző kapcsoló.
8. A "CLR ?" kérdés jelenik meg.
9. A kódok törléséhez nyomja meg, majd engedje el a léptető mód kapcsolót.
10. A kezelőszervek teljse listájához való visszatéréshez nyomja meg és engedje el a bal irányjelző kapcsoló.
11. Lépjen tovább a következő kívánt kezelőszervre az 1 - 10 lépések megismétlésével.
