Üzemanyag-ellátó rendszer légtelenítése

VIGYÁZAT: A nyomás alatt kiszökő folyadék behatolhat a bőr alá, ami súlyos sérülést okozhat. Kerülje a veszélyt a nyomás csökkentésével, mielőtt szétcsatlakoztatja a hidraulika, vagy egyéb csöveket. A nyomás rákapcsolása előtt húzzon meg minden csatlakozót. A szivárgás helyét egy kartondarabbal keresse. Óvja a kezét és a testét a nagynyomású folyadékoktól.

Ha baleset következik be, azonnal forduljon orvoshoz. A bőr alá került folyadékot néhány órán belül el kell távolítani, különben üszkösödés léphet fel. Azoknak az orvosoknak, akik nem ismerik az ilyen balesetek ellátásának a módját, megbízható orvosi forráshoz kell fordulniuk. Ezek az információk rendelkezésre állnak a Deere & Company Orvosi Szolgálatnál Molinban, Illinois, U.S.A., hívja a 18008228262 vagy +1-3097485636 számot.

FONTOS: Az adagoló károsodásának elkerülése érdekében NE kísérelje meg a motor beindítását az üzemanyag-ellátó rendszer légtelenítése közben.

MEGJEGYZÉS: Fogja fel a leürített anyagot egy alkalmas edénybe, és ügyeljen arra, hogy a hulladék megfelelő módon legyen kezelve.

5085M, 5100M és 5115M traktorok

X9811-UN-23AUG88

LV23097-UN-17SEP14

Üzemanyagszűrő és üzemanyag-tápszivattyú (jobb oldal)

A - Üzemanyagszűrő

B - Légtelenítő csavar

C - Légtelenítő szerkezet

D - Tápszivattyú

1. Parkolja le a traktort egy sima felületen, és állítsa le a motort. Távolítsa el az indítókulcsot.

2. Ellenőrizze az üzemanyagszintet. Töltsön hozzá, ha szükséges.

3. Emelje fel a motorháztetőt, és keresse meg az üzemanyagszűrőt (A).

4. Lazítsa meg két teljes fordulattal a légtelenítő csavart (B) a szűrőházon.

5. Pumpáljon a tápszivattyún (D) lévő légtelenítő szerkezettel (C) addig, amíg az üzemanyag fröcskölés nélkül nem folyik. Húzza meg a légtelenítő csavart.

6. Csukja le a motorháztetőt.

5075M traktor

X9811-UN-23AUG88

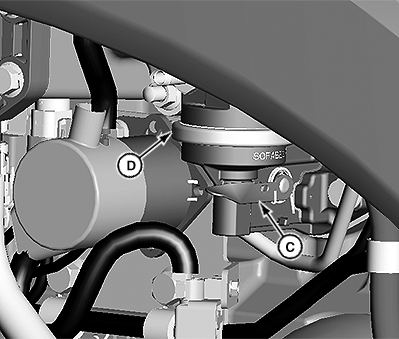

LV21905-UN-15MAY14

Tápszivattyú (jobb oldal)

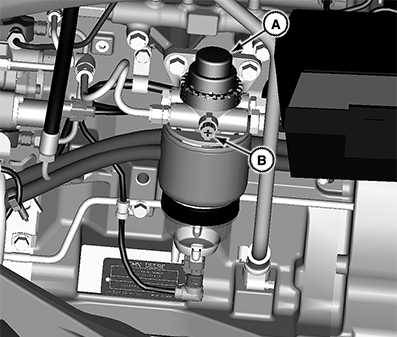

LV21754-UN-01MAY14

Üzemanyagszűrő (Bal oldal)

1. Parkolja le a traktort egy sima felületen, és állítsa le a motort. Távolítsa el az indítókulcsot.

2. Ellenőrizze az üzemanyagszintet. Töltsön hozzá, ha szükséges.

3. Emelje fel a motorháztetőt, és lazítsa meg két teljes fordulattal a légtelenítő csavart (B) a szűrőházon.

4. Pumpáljon a tápszivattyún (D) lévő légtelenítő szerkezettel (C) többször, hogy az üzemanyag eljusson az üzemanyagszűrőhöz.

5. A kézi tápszivattyúval (A) pumpáljon addig, amíg az üzemanyag fröcskölés nélkül nem halad át. Húzza meg a légtelenítő csavart.

6. Csukja le a motorháztetőt.
