Mechanikus helyzetszabályozás működtetése - Ha van

LV18049-UN-13JUN13

Fülkés kivitel

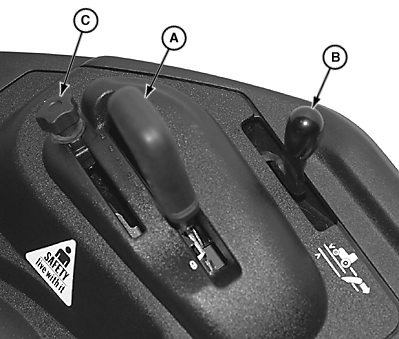

LV14560-UN-03AUG11

Nyitott modell

LV09233-UN-26JUL04

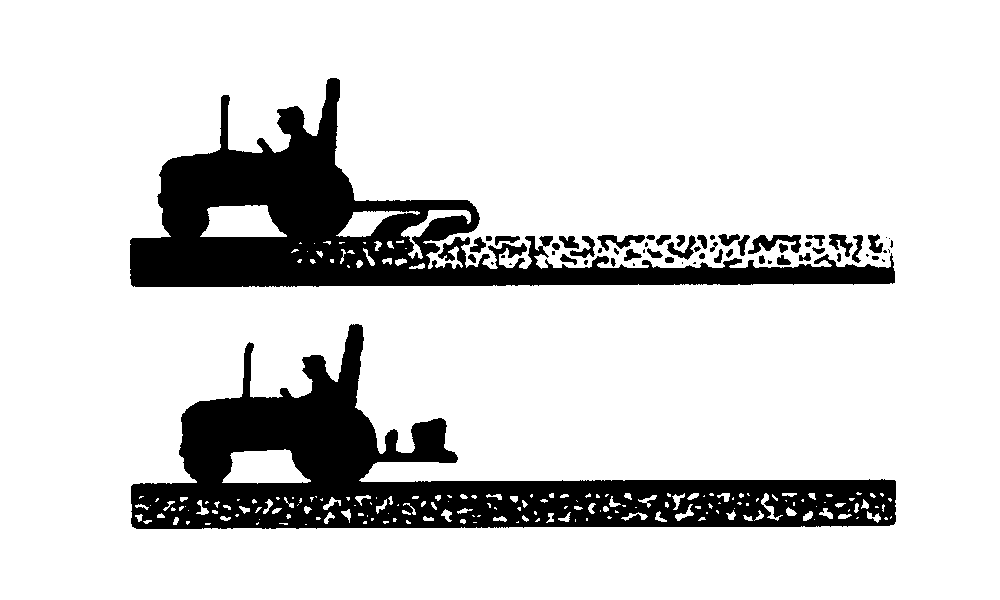

Mélységszabályozás

LV9457-UN-26JUL04

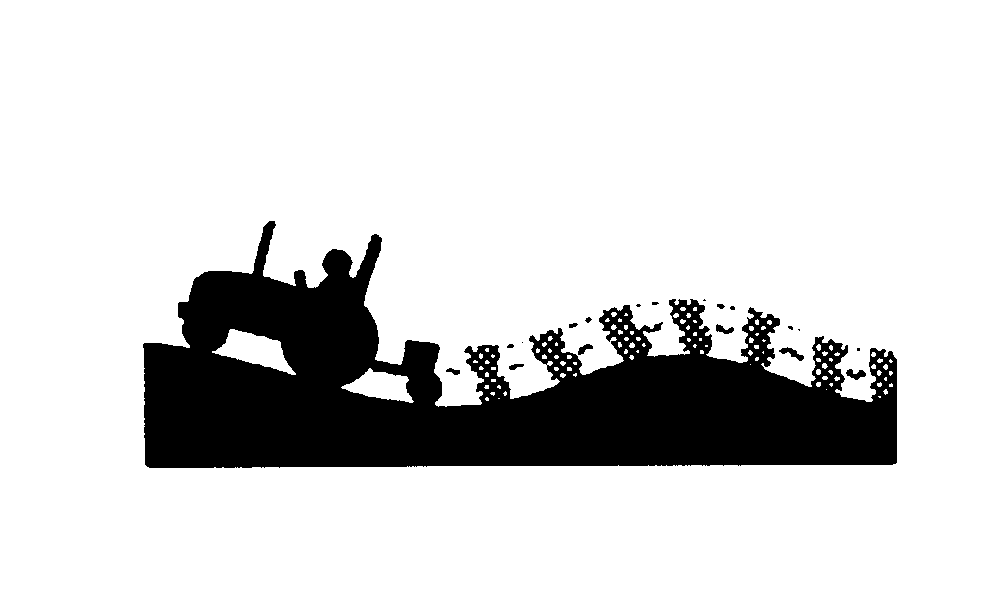

Úszásszabályozás

A - Helyzetszabályozó kar

B - Vonóerő-szabályozó kar

C - Helyszabályozó kar ütközője

VIGYÁZAT: Az akaratlan mozgás elkerülése érdekében a munkagép csatlakoztatása előtt tolja a vonóerő-szabályozó kart (B) teljesen előre.

A hátsó vonókapcsoló vezérlőkar (A) vezérli a hárompontra függesztett munkagép emelését vagy süllyesztését, és a talajba hatolását.

FONTOS: A vonóerő-szabályozás beállítása automatikusan befolyásolja a vonókapcsoló adott helyzetét. A független helyzetszabályozáshoz tolja a vonóerő-szabályozó kart (B) teljesen előretolt helyzetbe.

MEGJEGYZÉS: Szükséges lehet néhány percig üzemeltetni a munkagépet a legjobb munkamélység meghatározásához. Állítsa be a kívánt mélységet az ütközővel (C). A hárompont visszaállítja a munkagépet a korábbi mélységre a talajfelszín alatt vagy fölött.

Mélységszabályozás (szintezés, talajban, talajon és nem talajba hatoló helyzetek): Állítsa a kart (A) a kívánt mélységre.

Úszásszabályozás (egyenetlen, talajfelszínt követő mozgás): Állítsa a kart (A) és a vonóerő-szabályozó kart (B) teljesen előre.

MEGJEGYZÉS: Ellenőrizze, hogy a munkagép csúszótalpak vagy a mélységhatároló kerekek megfelelően vannak-e beállítva a munkagép teljes súlyának megtartásához. Ellenőrizze, hogy a hárompont emelőkarok a szükséges oldalirányú mozgáshoz megfelelően vannak-e beállítva.

Magasság forduláskor (táblavégi fordulási helyzetek): Állítsa a kart (A) hátra, amíg a munkagép kijön a talajból.

Munkagépszállítás (használat terhelésszabályozással vagy a nélkül): Tolja a kart (A) teljesen előre.
