Elektrohidraulikus helyzetszabályozás működtetése - ha van

VIGYÁZAT: Az esetleges sérülések elkerülése érdekében a helyzetszabályozó kart (A) csak munkagépek fel- vagy lekapcsolásakor használja. Ne használja a gyors emelés/süllyesztés gombokat (D).

MEGJEGYZÉS: Az elektrohidraulikus hárompont-emelő vezérlés működéséhez a motornak járnia kell.

LV16005-UN-22AUG12

LV16004-UN-22AUG12

LV9457-UN-26JUL04

Úszásszabályozás

LV09233-UN-26JUL04

Mélységszabályozás

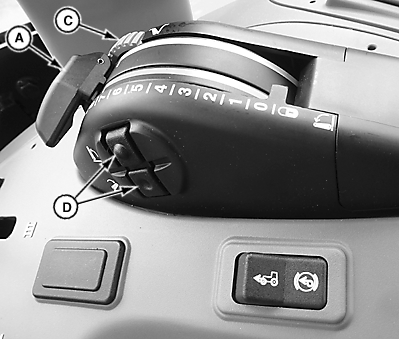

A - Helyzetszabályozó kar

B - Korlátozó gomb

C - Helyzetszabályozó határoló kerék

D - Gyors emelés/süllyesztés gombok

FONTOS: A vonóerő-szabályozás beállítása automatikusan befolyásolja a hárompont adott helyzetét. A független helyzetszabályozáshoz forgassa el a vonóerő szabályozó gombot teljesen az óramutató járásával ellentétesen. (Lásd az Elektrohidraulikus vonóerő-szabályozás működtetése - ha van című részt ebben a fejezetben.)

Helyzetszabályozás mélységhatároló ütköző beállítása: Nyomja le és forgassa a kereket (C) addig, amíg az ütközővel beállítja a kívánt munkamélységet. A hárompont felemelése után a munkagép visszatér a beállított mélységre, amikor a hárompont helyzetszabályozó kart (A) teljesen előretolja (leengedi) ütközésig.

MEGJEGYZÉS: Ha a hárompontot az előre beállított mélységhatár alá kell engedni, emelje fel a helyzetszabályozó kart (A) és nyomja előre az ütközőn túl.

MEGJEGYZÉS: Szükséges lehet néhány percig üzemeltetni a munkagépet a legjobb munkamélység meghatározásához. Állítsa be a kívánt mélységet a határoló kerékkel (C). A hárompont visszaállítja a munkagépet a korábbi mélységre a talajfelszín alatt vagy fölött.

Mélységszabályozás (szintezés, talajban, talajon és nem talajba hatoló helyzetek): Állítsa a kart (A) a kívánt mélységre.

Úszásszabályozás (egyenetlen, talajfelszínt követő mozgás): Állítsa a kart (A) teljesen előre, és forgassa el teljesen a vonóerő szabályozó gombot az óramutató járásával ellentétesen.

MEGJEGYZÉS: Ellenőrizze, hogy a munkagép csúszótalpak vagy a mélységhatároló kerekek megfelelően vannak-e beállítva a munkagép teljes súlyának megtartásához. Ellenőrizze, hogy a hárompont emelőkarok a szükséges oldalirányú mozgáshoz megfelelően vannak-e beállítva.

Magasság forduláskor (táblavégi fordulási helyzetek): Állítsa a kart (A) hátra, amíg a munkagép kijön a talajból.

MEGJEGYZÉS: Állítsa be a hárompont magasságát a korlátozó gombbal (B). Lásd az Elektrohidraulikus magasságszabályozás működtetése - ha van című részt ebben a fejezetben.

Gyors kiemelés forduláskor (táblavégi fordulási helyzetek): Nyomja le, és tartsa lenyomva az emelő kapcsolót (D, felül) addig, amíg a függesztett munkagép már NINCS a talajban vagy a talajon, de NINCS teljesen felemelve.

MEGJEGYZÉS: Állítsa be a hárompont magassági határolását a korlátozó gombbal (B).

LV09233-UN-26JUL04

Munkagép szállítása

MEGJEGYZÉS: A gyors emelés/süllyesztés gombok (D) le vannak tiltva, amikor a helyzetszabályozó kar (A) szállítási reteszelt helyzetben van. A hárompont-emelő szállítási reteszelési helyzetbe emelkedik a traktor beindításakor.
