Kihelyezett helyzetszabályozó használata - ha van

VIGYÁZAT: Kerülje a traktor mozgásából adódó lehetséges sérüléseket vagy halált. Tegye a hajtóművet PARK állásba a külső emelő és süllyesztő kapcsolók használata előtt. Álljon távol a forgó tengelyektől és az összeérő alkatrészektől.

LV23109-UN-17SEP14

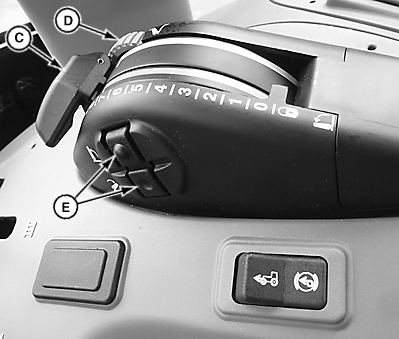

LV16006-UN-22AUG12

A - Külső emelő kapcsoló

B - Külső süllyesztő kapcsoló

C - Helyzetszabályozó kar

D - Helyszabályozó kar ütközője

E - Gyors emelés/süllyesztés gombok

Nyomja le és tartsa lenyomva a kapcsolót a hátsó vonókapcsoló mozgatásához:

A munkagép emelkedik, amikor a felső kapcsolót nyomva tartja.

A munkagép süllyed, amikor az alsó kapcsolót nyomva tartja.

MEGJEGYZÉS: A külső helyzetszabályozó (sárvédőre szerelt) lassabban emeli vagy süllyeszti a hátsó vonókapcsolót, és nem veszi figyelembe a magasság/mélység beállításokat. A külső helyzetszabályozó le van tiltva, amikor az elektrohidraulikus vezérlőkar (C) szállítási helyzetbe van állítva.

Amikor bármelyik külső helyzetszabályozó kapcsolót megnyomja, a hárompont nem mozgatható véletlenül a helyzetszabályozó karral (C), amikor a kezelő a traktor mögött van.

A helyzetszabályozó kar (C) újbóli bekapcsolásához térjen vissza a kezelőállásba, és tegye a helyzetszabályozó kart (C) a hárompont helyzetének megfelelő állásba, majd nyomja meg a gyors emelés/süllyesztés gombokat (E).
