Nyomtáv beállítása - Kétpozíciós hátsó kerekek

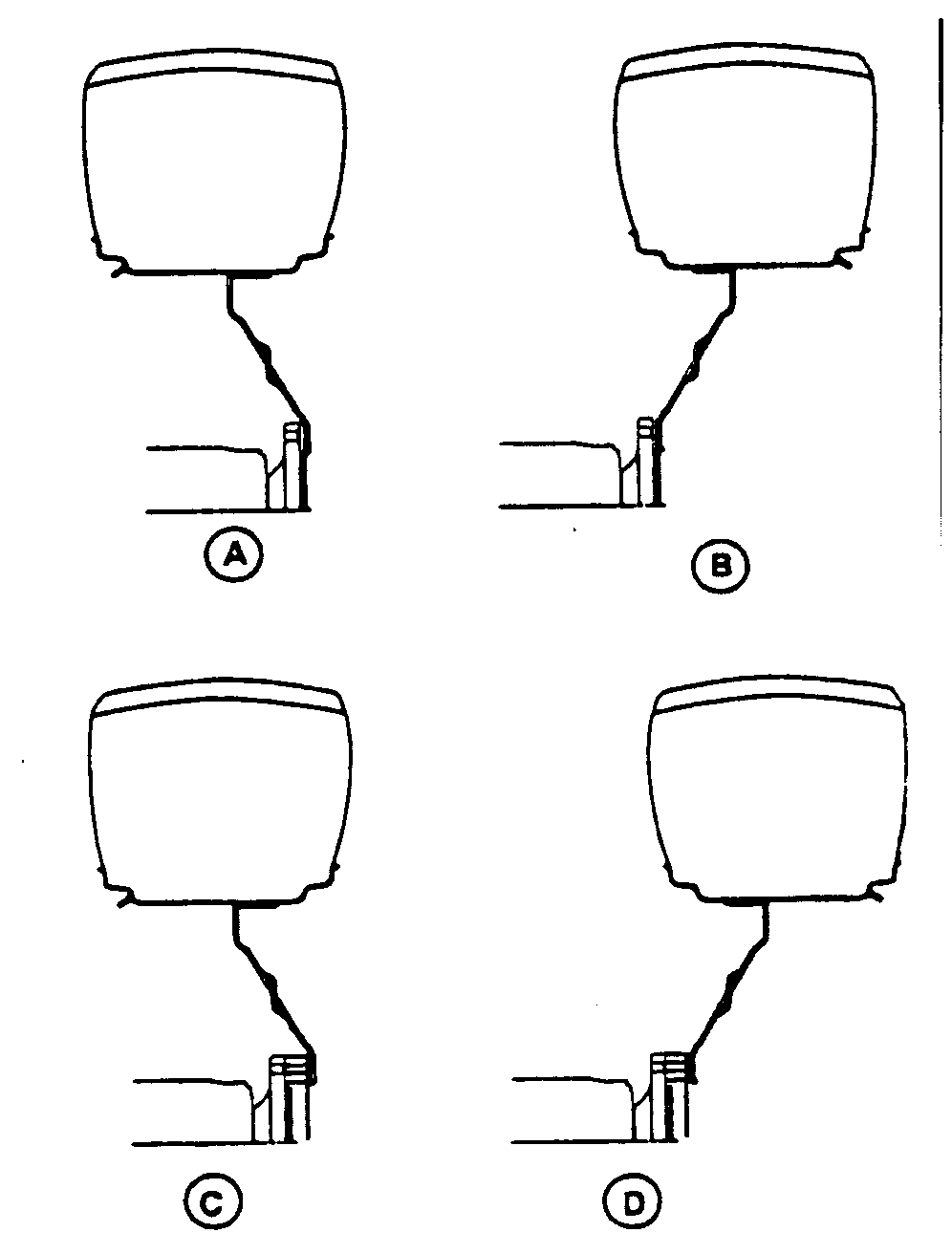

M47178-UN-31JAN92
FONTOS: A nyomtávolság beállítását követően húzza meg a hátsó keréktárcsát az agyhoz rögzítő csavarokat az előírt értékre. Vezesse a traktort 100 m (109 yd) hosszan, majd húzza meg a csavarokat ismét.
| Tétel | Mérés | Specifikáció |
| Hátsó acél keréktárcsát a kerékagyhoz rögzítő M20 csavarok | Meghúzási nyomaték | 600 Nm (445 lb-ft) |
|
KÉTPOZÍCIÓS HÁTSÓ KEREKEK - NYOMTÁV (középvonaltól középvonalig) |
||||||||
|---|---|---|---|---|---|---|---|---|
|
Távtartó nélkül |
30 mm-es távtartóval |
44 mm-es távtartóval |
111 mm-es távtartóval |
|||||
|
Gumiabroncs |
A |
B |
C |
D |
C |
D |
C |
D |
|
23.1-26 8PR R3 |
INT1 |
1658 mm (65,3 in.) |
1307 mm (51,5 in.) |
INT1 |
1321 mm (52,0 in.) |
INT1 |
1388 mm (54,7 in.) |
INT1 |
|
160/95R46 117A8 R1W |
1148 mm (45,2 in.) |
— |
— |
— |
— |
— |
— |
— |
|
1 Összeérés
(Ne használja)
|
JZ81662,0001440-35-20140919 |
