Nyomtáv beállítása - Többpozíciós mellső hajtású kerekek

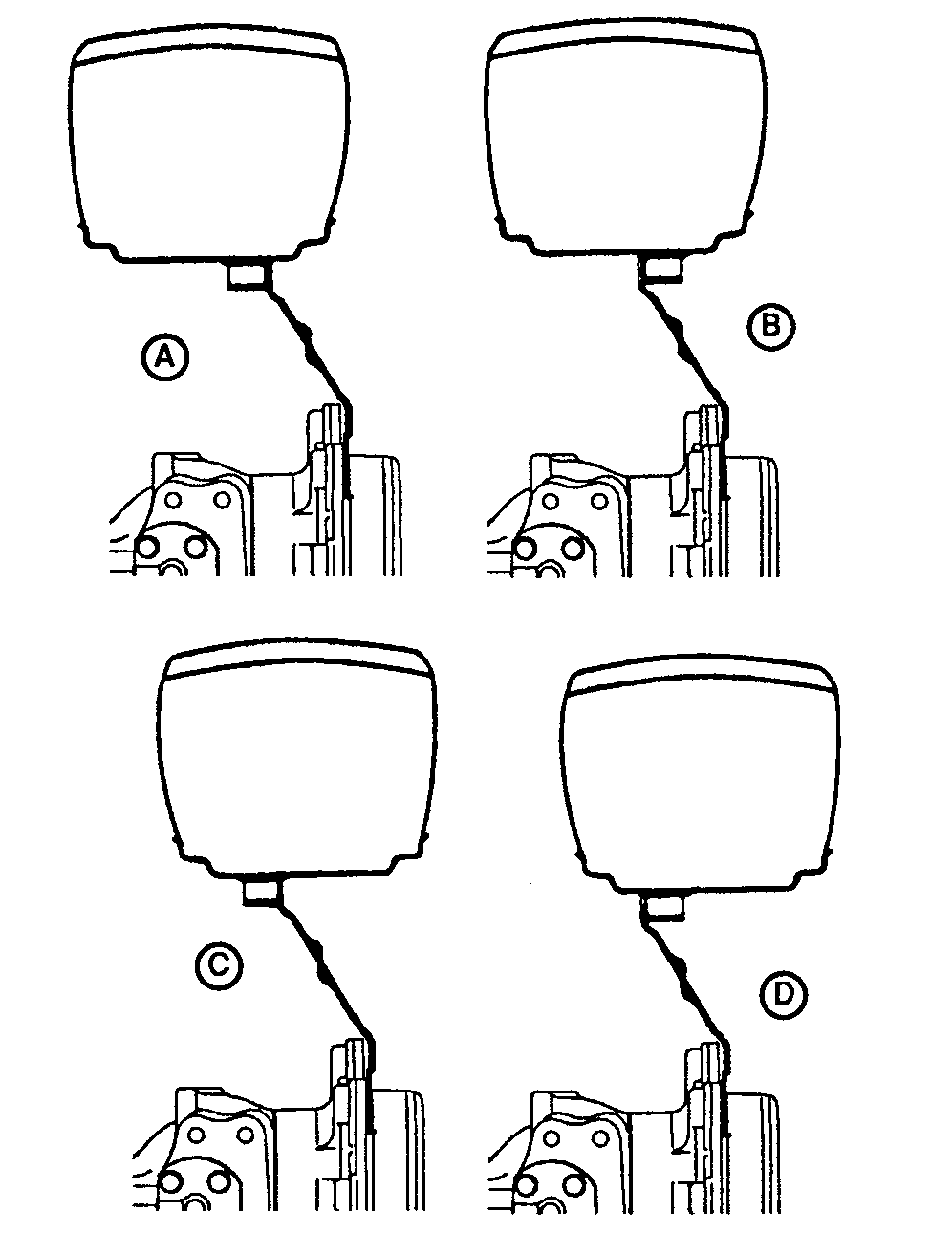

LV601
LV601-UN-22APR94

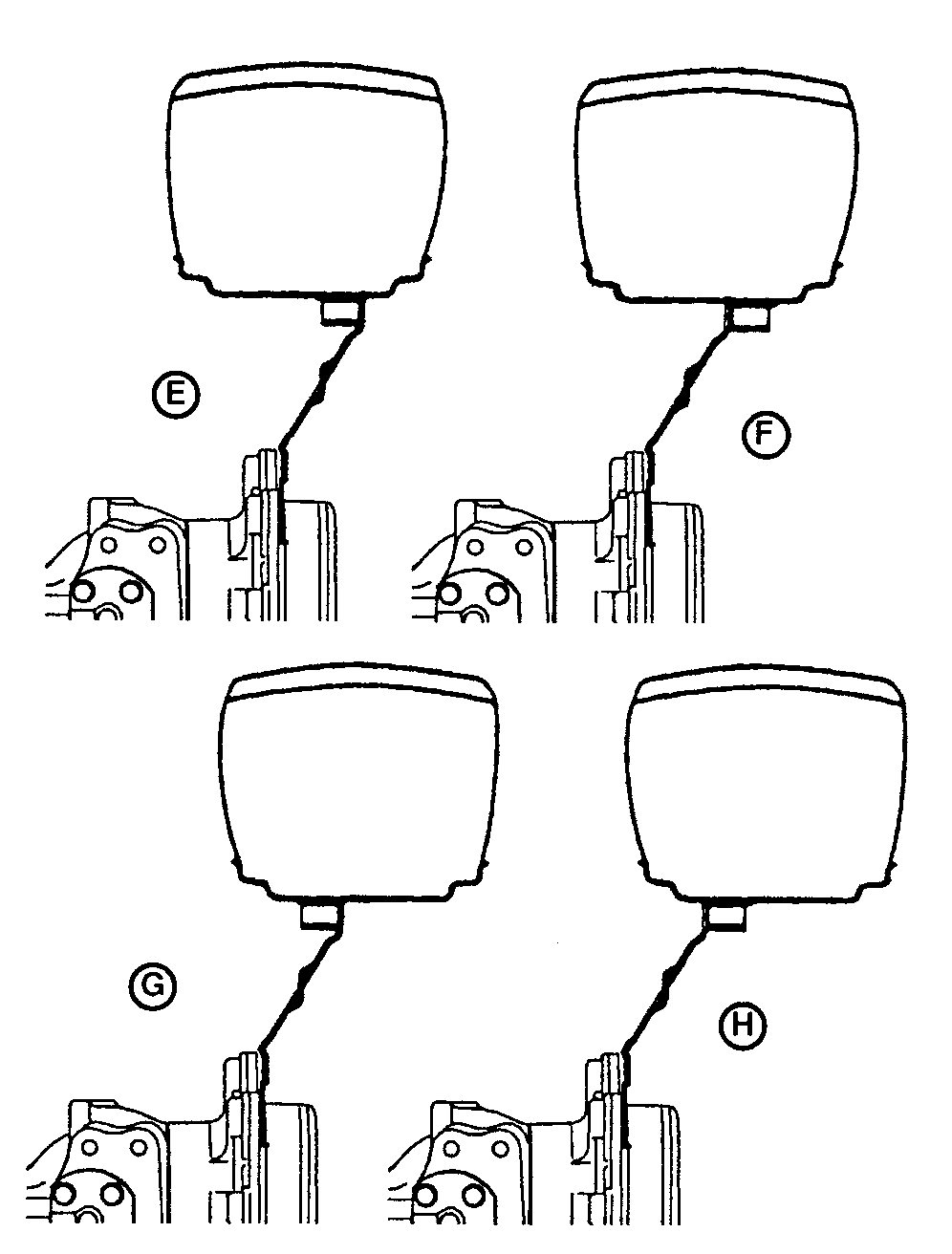

LV602
LV602-UN-22APR94

A többpozíciós mellső kerékkel szerelt traktorok mellső nyomtávolsága beállítható a kerékperem áthelyezésével vagy felcserélésével, illetve a keréktárcsák felcserélésével.

A nyomtávolság beállítható továbbá úgy, hogy a komplett kereket a traktor ellenkező oldalára szereli. (Ezzel elérhető, hogy a keréktárcsa görbülete befelé vagy kifelé nézzen a kerék és a gumi szétszerelése nélkül). Amikor a mellső kerekeket az egyik oldalról átteszi a másikra, a gumi oldalán lévő nyílnak az előremeneti forgás irányába kell mutatnia. Néhány alkalmazásban a mellső hajtással rendelkező traktorok a nyíllal ellentétes forgásiránnyal is dolgozhatnak. (Lásd a Mellső gumiabroncs forgásirányának megválasztása címszót ebben a fejezetben.)

A nyomtávokat a gumiabroncsok középvonalai között a híd magasságában kell mérni.

FONTOS: A nyomtávolság beállítását követően húzza meg a mellső hajtású kerék pántját a tárcsához, valamint a keréktárcsát az agyhoz rögzítő csavarokat az előírt értékre. Vezesse a traktort 100 m (109 yd) hosszan, majd húzza meg a csavarokat ismét.

TételMérésSpecifikáció
MFWD kerékpántot a tárcsához rögzítő csavarokMeghúzási nyomaték245 Nm (180 lb-ft)
Első hajtású kerék, tárcsát az agyhoz rögzítő anyákMeghúzási nyomaték300 Nm (220 lb-ft)

TÖBBPOZÍCIÓS MFWD KEREKEK—NYOMTÁV (középvonaltól középvonalig)



Ábra

Gumiabroncs

A

B

C

D

E

F

G

H

44X18-20 4PR R3; (Kétpozíciós kerék)

—

—

—

—

—

—

—

—

380/70R20

INT1

1451 mm

(57,1 in.)

1545 mm

(60,8 in.)

1654 mm

(65,1 in.)

1642

(64.6 in.)

1751

(68.9 in.)

1845 mm

(72,6 in.)

1954 mm

(76,9 in.)

11.2R24 (280/85R24)

INT1

1398 mm

(55,0 in.)

1500 mm

(59,1 in.)

1596 mm

(62,8 in.)

1700 mm

(66,9 in.)

1798 mm

(70,1 in.)

1900 mm

(74,8 in.)

1998 mm

(78,7 in.)

12.4R24 (320/85R24)

INT1

1398 mm

(55,0 in.)

1500 mm

(59,1 in.)

1596 mm

(62,8 in.)

1700 mm

(66,9 in.)

1798 mm

(70,1 in.)

1900 mm

(74,8 in.)

1998 mm

(78,7 in.)

13.6R24 (340/85R24)

INT1

1398 mm

(55,0 in.)

1500 mm

(59,1 in.)

1596 mm

(62,8 in.)

1700 mm

(66,9 in.)

1798 mm

(70,1 in.)

1900 mm

(74,8 in.)

1998 mm

(78,7 in.)

380/70R24

INT1

1398 mm

(55,0 in.)

1500 mm

(59,1 in.)

1596 mm

(62,8 in.)

1700 mm

(66,9 in.)

1798 mm

(70,1 in.)

1900 mm

(74,8 in.)

1998 mm

(78,7 in.)

440/65R24

INT1

1387 mm

(54,6 in.)

1509 mm

(59,4 in.)

1605 mm

(63,1 in.)

1691 mm

(66,6 in.)

1787 mm

(70,4 in.)

1909 mm

(75,2 in.)

2005 mm

(78,9 in.)

11.2R28 (280/85R28)

INT1

1430 mm

(56,3 in.)

1466 mm

(57,7 in.)

1562 mm

(61,5 in.)

1734 mm

(68,3 in.)

1830 mm

(72,0 in.)

1866 mm

(73,5 in.)

1962 mm

(77,2 in.)

9.5R28 (kétpozíciós kerék)

1148 mm (45,2 in.)

—

—

—

—

—

—

—

1 Összeérés (Ne használja)

JZ81662,0001441-35-20140919
