Nyomtáv beállítás - Állítható mellső híd
LV14725-UN-25AUG11
LV1515-UN-05MAR96
A - Állítófuratok

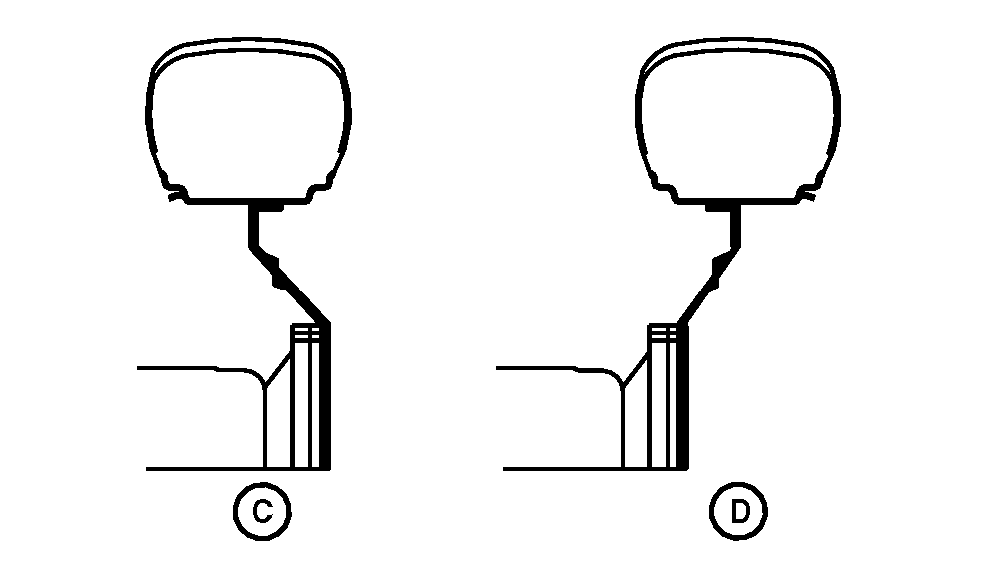

A mellső keréktárcsák eltolással rendelkeznek. Néhány abroncsnál ez két nyomtáv beállítását teszi lehetővé, azonos híd beállítás mellett.MEGJEGYZÉS: A nyomtávokat a gumiabroncsok középvonalai között a híd magasságában kell mérni.
|
ÁLLÍTHATÓ MELLSŐ HÍD NYOMTÁV BEÁLLÍTÁSOK C táblázat Középvonaltól középvonalig |
||||||
|---|---|---|---|---|---|---|
|
Nyomtáv pozíció1 |
||||||
|
Gumiabroncs |
1 |
2 |
3 |
4 |
5 |
6 |
|
11L-15 F2 11L-15 F3 |
1488 mm (58,6 in.) |
1588 mm (62,5 in.) |
1688 mm (66,5 in.) |
1788 mm (70,4 in.) |
1888 mm (74,3 in.) |
1988 mm (78,3 in.) |
|
9.5R28 R1W |
1148 mm (45,2 in.) |
— |
— |
— |
— |
— |
|
ÁLLÍTHATÓ MELLSŐ HÍD NYOMTÁV BEÁLLÍTÁSOK D táblázat Középvonaltól középvonalig |
||||||
|---|---|---|---|---|---|---|
|
Nyomtáv pozíció1 |
||||||
|
Gumiabroncs |
1 |
2 |
3 |
4 |
5 |
6 |
|
11L-15 F2 11LL-15 F3 |
1570 mm (61,8 in.) |
1670 mm (65,7 in.) |
1770 mm (69,7 in.) |
1870 mm (73,6 in.) |
1970 mm (77,6 in.) |
2070 mm (81.5 in.) |
|
1 Az 1-es állás a legkeskenyebbre
állított híddal. Lásd a MELLSŐ
NYOMTÁV BEÁLLÍTÁSA címszót
ebben a fejezetben.
|
JZ81662,0001442-35-20140919 |
