Munkagépek csatlakoztatása a hárompont-emelőhöz

VIGYÁZAT: A hárompont mozgása súlyos vagy halálos sérüléseket okozhat.

FONTOS: Ellenőrizze, hogy a középső kar és az emelőkarok beállításai miatt NEM ér-e bele a munkagép a sárvédőkbe.

MEGJEGYZÉS: A hárompont-emelő vezérlés működéséhez a motornak járnia kell.

A munkagép fel- vagy lekapcsolása előtt, tegye a helyzet-/vonóerő-szabályozást (B) a legkisebb beállításra. (Lásd a Vonóerő-szabályozás beállítása című részt a 60. fejezetben.)

Használja a helyzetszabályozó kart (A) a munkagép emeléséhez vagy süllyesztéséhez. NE használja a hátsó gyors emelés/süllyesztés gombokat (D).

Ügyeljen arra, hogy a vonórúd ne érjen bele a munkagépbe. Ha szükséges, tolja össze teljesen a vonórudat vagy vegye le. Ellenőrizze a többi lehetséges pontot, ahol a munkagép és a traktor összeérhet.

LV16009-UN-22AUG12

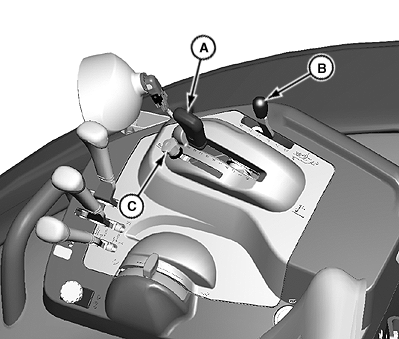

Mechanikus hárompont (nyitott modell látható, a fülkés hasonló)

LV16005-UN-22AUG12

Elektrohidraulikus hárompont (fülke látható, nyitott modell hasonló)

LV16011-UN-22AUG12

Elektrohidraulikus hárompont

A - Helyzetszabályozó kar

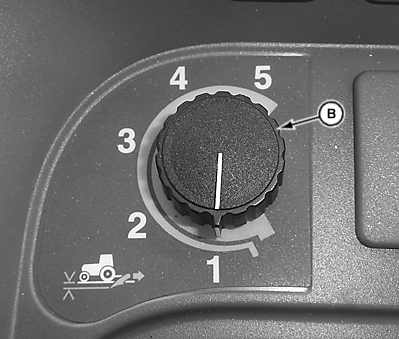

B - Vonóerő-szabályozás vezérlő kar/gomb

C - Hárompont-emelő vezérlőkar ütköző

D - Gyors emelés/süllyesztés gombok

VIGYÁZAT: A hátsó vonókapcsoló akaratlan elmozdulásának elkerülése érdekében a munkagép csatlakoztatása előtt állítsa a vonóerő-szabályozó kart a legalacsonyabb állásba.

Teleszkópos emelőkarok - Ha vannak

1.
   LV12577-UN-21APR05


   LV12578-UN-21APR05


   LV12579-UN-21APR05

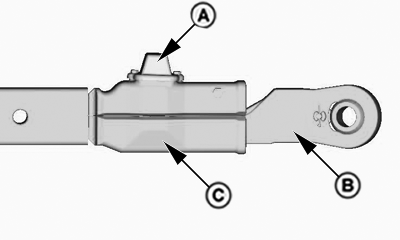

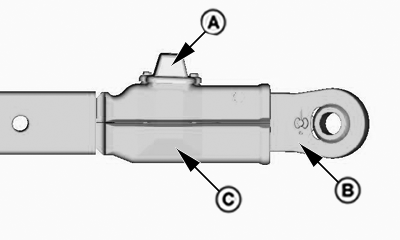

   Normál emelőkar


   PULV000566-UN-07MAY08


   PULV000567-UN-07MAY08


   PULV000568-UN-07MAY08

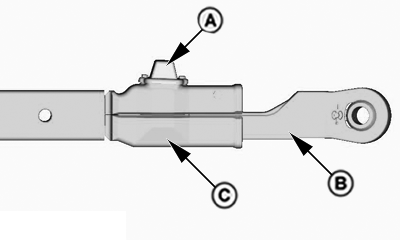

   Nagy terhelhetőségű emelőkar

   A - Gomb vagy rögzítőcsap

   B - Függesztőkar vég

   C - Függesztőkar

   Mozdítsa a gombot vagy a rögzítőcsapot (A) a traktor közepe felé, és húzza ki az emelőkar végét (B). Csúsztassa az emelőkar végét a munkagép függesztési csapjaira. Rögzítse a biztosító csappal. Ismételje meg a másik oldalon is.

---




2. Emelje vagy süllyessze a vonókarokat (C), hogy vonalba állítsa a végeket (B) a karokkal, majd lassan tolasson a traktorral a végek helyükön való reteszeléséhez.


   PULV000242-UN-08MAR08

   Hárompont illesztése


   LV16012-UN-22AUG12

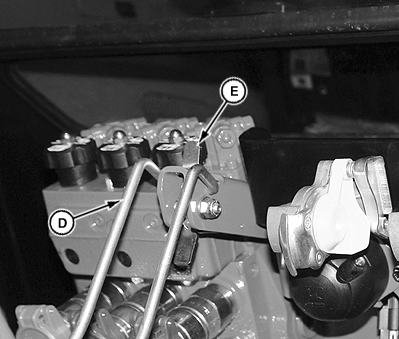

   Középső függesztőkar rögzítőcsap

   A - Munkagép

   B - Munkagép függesztő csapok

   C - Függesztőkar

   D - Középső függesztőkar rögzítőkapocs

   E - Fül

---




3. Tolasson hátra a traktorral a munkagéphez (A) úgy, hogy a függesztési pontok illeszkedjenek. Kapcsolja a hajtóművet PARK állásba, és állítsa le a motort.

4. Csúsztassa a vonókarokat (C) a munkagép függesztési csapjaira (B), majd rögzítse gyorszárású csapokkal.

5. A középső függesztőrúd szállítási helyzetből való kiakasztásához nyomja a fület (E) hátra, és emelje meg a rögzítő kapcsot (D).

6. Csatlakoztassa a középső függesztőrudat a munkagép középső pontjához.

7. Szükség esetén állítsa be a középső függesztőkart és függesztő rudakat. Lásd a "Hárompont-emelő szintezése" című részt ebben a fejezetben.

8. VIGYÁZAT: A személyi sérülés vagy a gép károsodásának elkerülése érdekében a munkagép, a munkagép gyorscsatlakozója, illetve más munkaberendezés háromponthoz való csatlakoztatásakor ellenőrizze a teljes működési tartományt, hogy nem ér-e egymásba a két gép, nem feszül-e valami, és a TLT-hajtás megfelelő-e.


   LV23109-UN-17SEP14

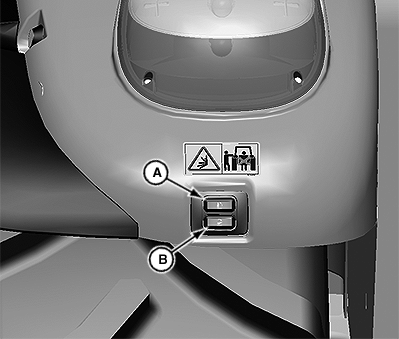

   A - Emelő kapcsoló

   B - Süllyesztő kapcsoló

   Indítsa be a motort. A helyzetszabályozó karral lassan süllyessze le a munkagépet, majd lassan emelje fel, és ellenőrizze, hogy nem ér-e hozzá a traktorhoz valahol.

   MEGJEGYZÉS: Ha elektrohidraulikus háromponttal van felszerelve a traktor, használja a gyors emelés/süllyesztés gombokat, vagy a sárvédőre kihelyezett kapcsolókat (A és B) a munkagép emelésére és süllyesztésére, és ellenőrizze, hogy nem ér-e bele semmibe.

---
