A vonórúd helyzetének kiválasztása

PULV000530-UN-11MAR08

PULV004940-UN-19JUN09

PULV000531-UN-11MAR08

PULV000513-UN-11MAR08

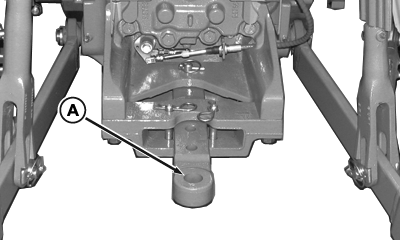

A - Vonórúd

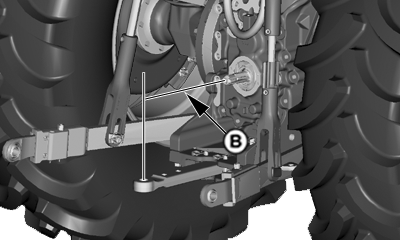

B - Mérés -tól/-ig

VIGYÁZAT: Kerülje el a gép hirtelen elindulásából származó személyi sérüléseket. A biztonsági lánc segítségével irányítható marad a vonórúdról véletlenül leakadt vontatott munkagép.

A megfelelő csatlakoztató elemek segítségével kösse a biztonsági láncot a traktor vonólapjához. Hagyjon a láncnak elegendő belógást a kanyarodáshoz.

A vontatott munkaeszköz tömegének megfelelő, vagy annál erősebb láncot keresse a John Deere kereskedőnél.

A maximális vonóerő és gazdaságosság érdekében a vonórudat (A) középső, teljesen behúzott helyzetbe kell állítani. (Olvassa el a munkaeszköz kezelési utasítását a további információkért.)

Ha szükséges, a vonórúd középről eltolható a vonórúd támasz nyílásai segítségével.

FONTOS: A vontatott TLT-hajtású munkaeszközökhöz a vonórudat a megfelelő helyzetbe ki kell húzni.

Vonórúd helyzetek
TLT tengely	A TLT-csonk végétől a vonócsap furatáig (B)
540/perc (6-bordás)	350 mm vagy 400 mm (13.78 in. vagy 15.75 in.)
1000/perc (21-bordás)	400 mm (15.74 in.)

MEGJEGYZÉS: Ne használja a biztonsági láncot vontatásra.
