A hátsó TLT használata

MEGJEGYZÉS:

LV15978
LV15978-UN-15AUG12

A fülke mutatva, OOS (fülke nélküli) megegyező.

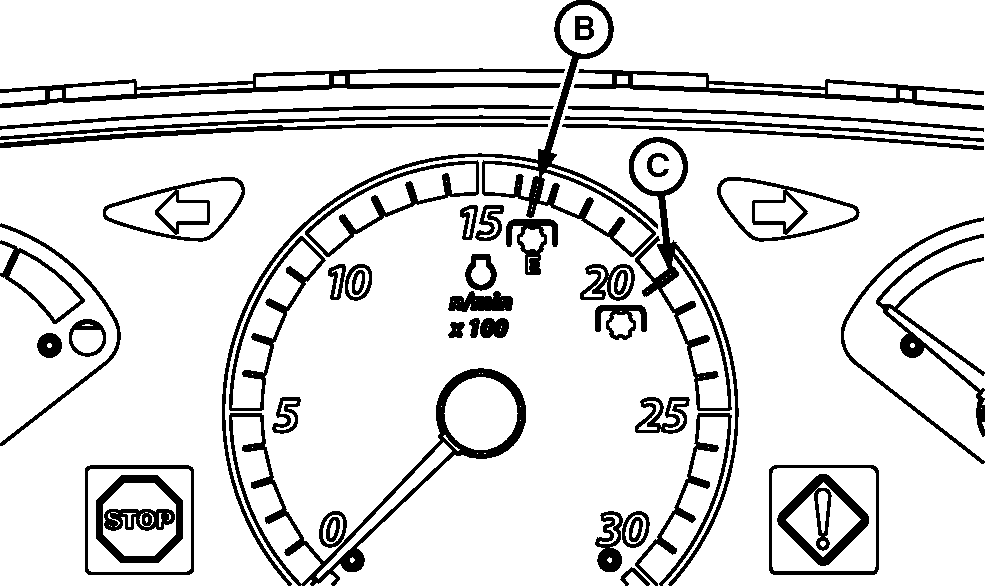

LV14399
LV14399-UN-02JUN11

A - Gázkar

B - 540E üzemeltetési fordulat

C - 540 üzemeltetési fordulat

A motor beindul amikor a TLT kapcsoló be van kapcsolva, de a TLT nem forog, amíg a kapcsolót nem állítják vissza.

  1. Nyomja ki a kuplungot, indítsa be a motort, és tolja előre a gázkart (A) amíg a fordulatszámmérő nem mutatja a TLT névleges fordulatot:

    TLT névleges fordulat

    TLT

    Motorfordulat

    540

    2100

    540E

    1645

    1000

    2100

    MEGJEGYZÉS: Amikor 540E helyzetben van, a motorfordulat maximuma 1815 1/percre van korlátozva. Az 540E üzemet nem lehet bekapcsolni, ha a motor fordulatszáma 1815 1/perc fölött van.

  2. MEGJEGYZÉS:

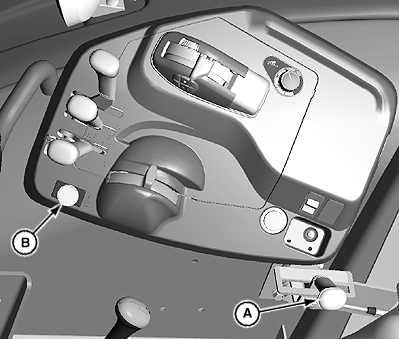

    LV15973
    LV15973-UN-10AUG12

    OOS (fülke nélküli)

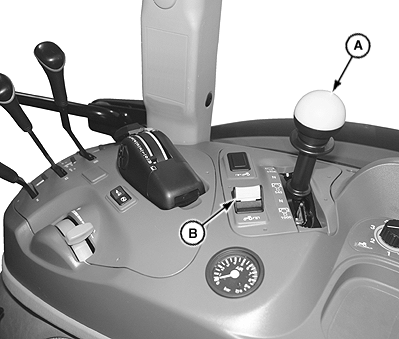

    LV15972
    LV15972-UN-10AUG12

    Fülke

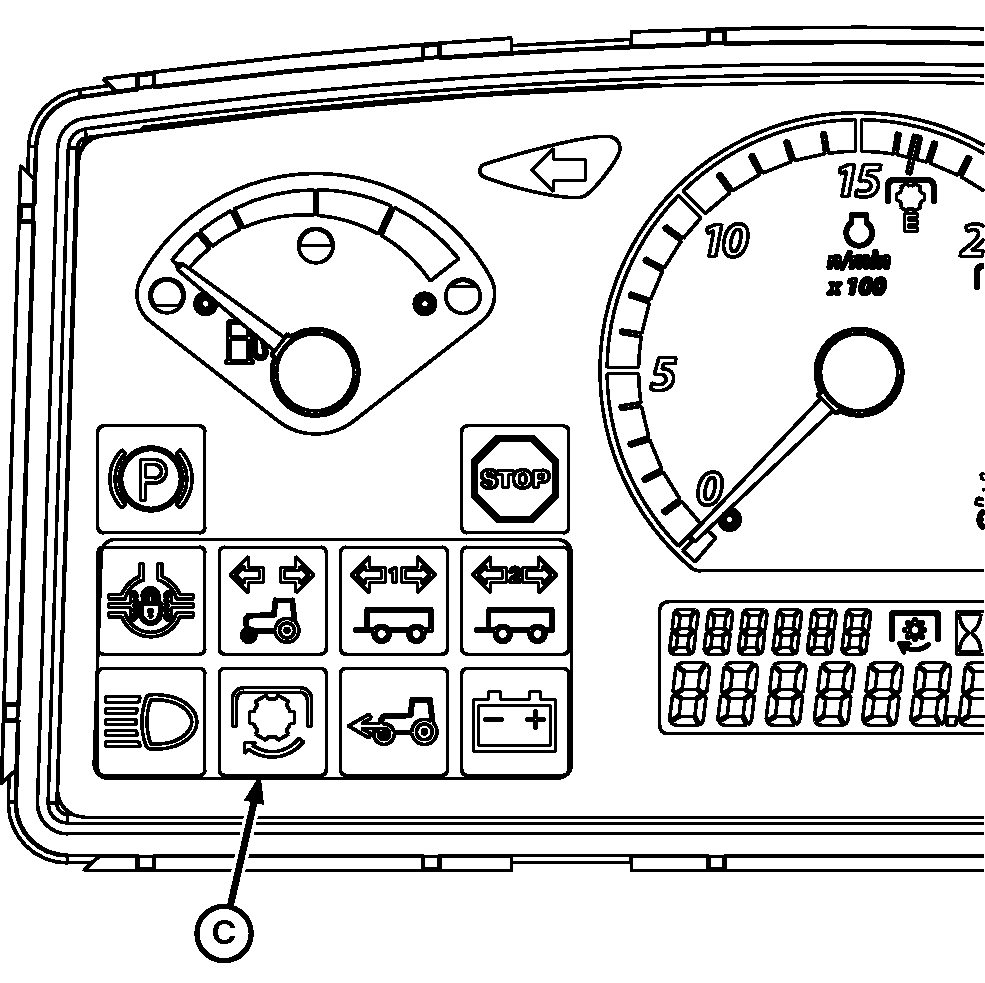

    LV14400
    LV14400-UN-02JUN11

    A - 540/540E TLT kapcsolókar

    B - TLT bekapcsoló

    C - TLT visszajelző

    A TLT be- és kikapcsolható a kuplung használata nélkül.

    TLT bekapcsolás:

    Emelje fel (fülke nélküli), vagy nyomja le és előre (fülkés) a kapcsolót (B) a TLT bekapcsolásához.

    A TLT bekapcsolásakor a TLT visszajelző lámpa (C) kigyullad.

    FONTOS: Figyelmeztető hangjelzés hallható, amikor a kezelő bekapcsolt TLT esetén elhagyja a vezetőülést.

    MEGJEGYZÉS: Ha a motort leállítják bekapcsolt TLT mellett, indítsa újra a motort, kapcsolja ki a TLT-t a kapcsolóval (B) a visszaállításhoz, majd kapcsolja be a TLT-t.

    FONTOS: Ne használja a TLT választókart a TLT be- vagy kikapcsolására.


  3. LV15973
    LV15973-UN-10AUG12

    OOS (fülke nélküli)

    LV15972
    LV15972-UN-10AUG12

    Fülke

    LV14400
    LV14400-UN-02JUN11

    A - 540/540E TLT kapcsolókar

    B - TLT bekapcsoló

    C - TLT visszajelző

    A TLT kikapcsolása:

    Nyomja le (fülke nélküli), vagy húzza fel (fülkés) a kapcsolót (B) a TLT kikapcsolásához.

    A TLT fék automatikusan bekapcsol a TLT kikapcsolásakor.

    A TLT kikapcsolásakor a TLT visszajelző (C) kialszik.

    FONTOS: Ne használja a TLT választókart a TLT be- vagy kikapcsolására.



A TLT üzemeltetése a sárvédőre kihelyezett kapcsolóval—Ha van

LV16121
LV16121-UN-24SEP12

LV16122
LV16122-UN-24SEP12

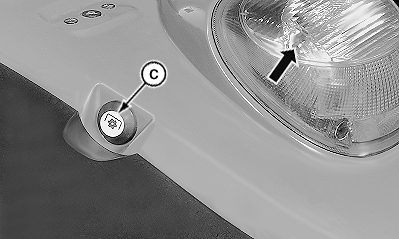

LV16123
LV16123-UN-24SEP12

A - Külső TLT vezérlő kapcsoló

B - hátsó TLT-kapcsoló

C - Kihelyezett TLT kapcsoló

A hátsó TLT üzemeltetéséhez a fülkén kívűlről:

  • Nyomja meg a külső TLT vezérlő kapcsolót (A).
  • Nyomja le és előre a Hátsó TLT kapcsolót (B).

    A TLT ebben a stádiumban nem indul el, folyamatos figyelmeztető hang hallatszik és a vészvillogók villognak. A hátsó TLT a fülkén kívülről is bekapcsolható a következők szerint:

  • Nyomja meg a sárvédőre kihelyezett TLT kapcsolót (C). A hátsó TLT lassan elkezd forogni, a vészvillogók kialszanak, de a hátsó irányjelző bekapcsolva marad (lásd a nyilat).
  • Engedje el a külső kapcsolót (C) 4 másodpercen belül. A hátsó TLT lassan leáll, a hangjelzés abbamarad, és a vészvillogó villog.

Ha a hátsó TLT-t hosszabb ideig kell üzemeltetni:

  • Nyomja meg a sárvédőre kihelyezett kapcsolót (C) legalább 4 másodpercig, amíg a hátsó irányjelző lámpa (lásd níl) kialszik.

A hátsó TLT kikapcsolásához:

  • Nyomja meg a kihelyezett TLT kapcsolót (C) — a hangjelzés szagatottan hallatszik és a vészvillogó villog — vagy húzza hátra a TLT kapcsolót (B) a fülkében .

MEGJEGYZÉS: Ha a hátsó TLT-t a fülkében kapcsolta be, akkor a külső kapcsolóval (C) is kikapcsolhatja, de bekapcsolni nem lehet anélkül, hogy visszatérne a fülkébe.

SW03989,0001BBF-35-20130722
