A biztosítékok és relék mérete és funkciója

Nyitott vezetőállás

MEGJEGYZÉS: OOS (fülke nélkül) PowrReverser™ hajtómű, PowrReverser™ Plus hajtómű vagy SyncReverser™esetén—A dióda modul, a K07, K11, K27 és K28 relé a mellső konzolban található.

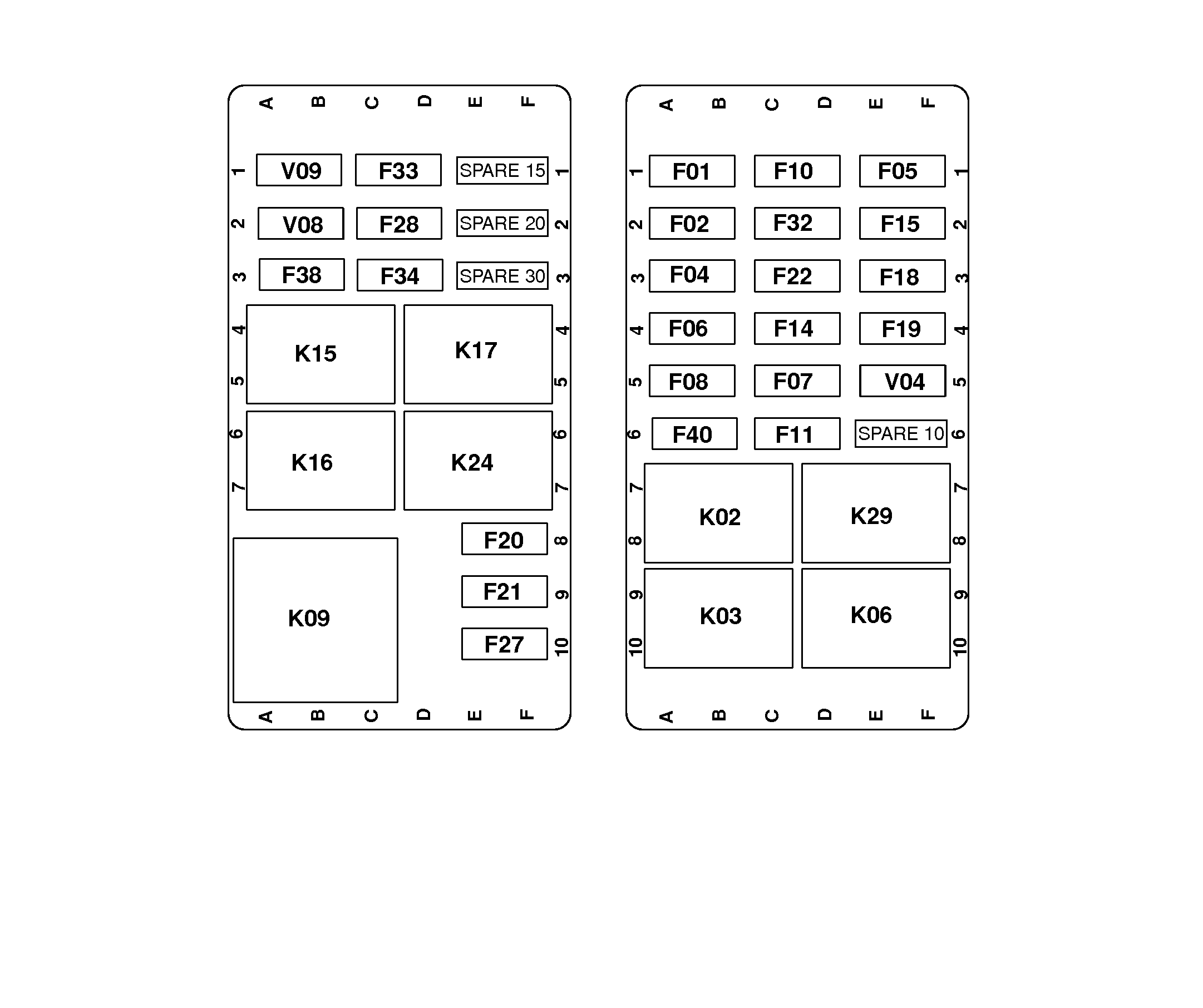

LV16136-UN-06MAY13

OOS (fülke nélküli) PowrReverser vagy SyncReverser hajtómű esetén

F01 - Gyújtáskapcsoló biztosíték

F02 - Irányjelző relé/figyelmeztető biztosíték

F04 - Világítás kapcsoló biztosíték

F05 - Távolsági / tompított fényszóró biztosíték

F06 - Csatlakozó blokk biztosíték

F07 - Irányjelző biztosíték

F08 - Műszeregység biztosíték

F10 - Pótkocsi tápellátás relé biztosíték

F11 - Csatlakozó blokk biztosíték

F14 - Mellső munkalámpa relé biztosíték

F15 - Helyzetjelző lámpa biztosíték

F18 - ELX Áramkör tápfeszültség biztosíték

F19 - Elektro-hidraulikus vezérlőegység (EHC) biztosíték

F20 - Elektro-hidraulikus rendszer/Szenzor gerjesztés biztosíték

F21 - Elektro-hidraulikus rendszer biztosíték

F22 - Kürt biztosíték

F27 - Tolatókürt biztosítéka

F28 - Jobb oldali helyzetjelző lámpa biztosíték

F32 - Motor vezérlőegység (ECU) biztosíték

F33 - Munkalámpa biztosíték

F34 - Come home (hazatérés) biztosíték

F38 - Mellső munkagép irányítási biztosíték

F40 - Többfunkciós vezérlőkar biztosíték

K02 - Baloldali irányjelző relé

K03 - Jobboldali irányjelző relé

K06 - Pótkocsi tápellátás relé

K07 - A kiegészítő berendezések reléje

K09 - Mellső munkalámpa relé

K11 - Semleges relé

K15 - Elektro-hidraulikus rendszer relé

K16 - Nem-semleges relé

K17 - Hajtómű engedélyező relé

K24 - Előremenet magas fok. relé

K27 - Fényszóró relé

K28 - Távolsági és a tompított fény relé

K29 - Hátsó/ rendszámtábla világítás relé

V01 - Diódablokk/modul

V04 - Elektro-hidraulikus rendszer relé dióda

V08 - Jobb oldali vészvillogó relé dióda

V09 - Bal oldali vészvillogó relé dióda

Fülke

MEGJEGYZÉS: Fülkés típus PowrReverser™ hajtómű, PowrReverser™ Plus hajtómű vagy SyncReverser™esetén—A dióda modul, a K07, K11, K27 és K28 relé a mellső konzolban található.

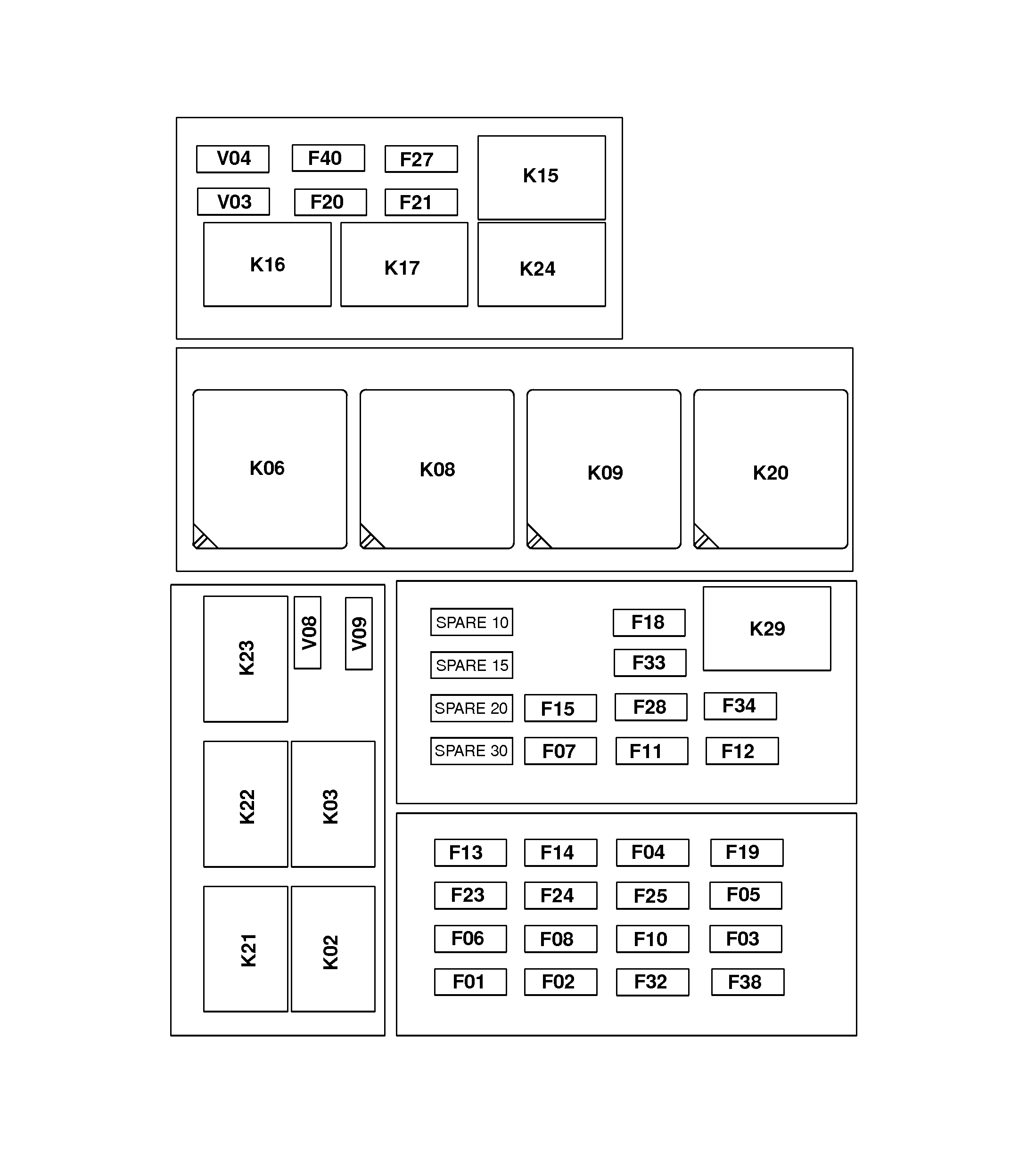

LV16137-UN-03MAY13

Fülke PowrReverser vagy SyncReverser hajtómű esetén

F01 - Gyújtáskapcsoló biztosíték

F02 - Irányjelző/vészvillogó relé biztosíték

F03 - Kürt biztosíték

F04 - Világítás kapcsoló biztosíték

F05 - Távolsági és a tompított fény biztosíték

F06 - Csatlakozó blokk biztosíték

F07 - Forgókapcsoló

F08 - Műszeregység biztosíték

F10 - Pótkocsi tápellátás relé biztosíték

F11 - Csatlakozó blokk biztosíték

F12 - Rádió/óra biztosíték

F13 - Hátsó munkalámpa

F14 - Mellső munkalámpa

F15 - Helyzetjelző/irányjelző biztosíték

F18 - ELX biztosíték

F19 - Elektronikus vezérlőegység biztosíték

F20 - Elektro-hidraulikus rendszer relé biztosíték

F21 - Elektro-hidraulikus rendszer relé biztosíték

F23 - Fűtés, szellőzés és légkondicionálás

F24 - Ablaktörlő motor biztosíték

F25 - Ventillátor biztosíték

F27 - Tolatókürt biztosítéka

F28 - Helyzetjelző/irányjelző biztosíték

F32 - Motor vezérlőegység biztosíték

F33 - Munkalámpa biztosíték

F36 - Come home (hazatérés) biztosíték

F38 - Mellső munkagép irányítási biztosíték

F40 - Többfunkciós vezérlőkar biztosíték

K02 - Bal irányjelző relé

K03 - Jobb irányjelző relé

K06 - Pótkocsi tápellátás relé

K07 - Kiegészítő tápfeszültség relé

K08 - Hátsó munkalámpa relé

K09 - Mellső munkalámpa relé

K11 - Semleges relé

K15 - Elektro-hidraulikus rendszer tápellátás

K16 - Nem-semleges relé

K17 - Hajtómű engedélyező relé

K20 - Fűtés, szellőzés és légkondicionálás relé

K21 - Ablaktörlő relé

K22 - Bal oldali ventilátor relé

K23 - Jobb oldali ventilátor relé

K24 - Előremenet magas fok. relé

K27 - Fényszóró relé

K28 - Távolsági/tompított fény relé

K29 - Hátsó/helyzetjelző lámpa relé

V01 - Diódablokk/modul

V03 - Kihelyezett TLT jelző kapcsoló dióda

V04 - Elektro-hidraulikus rendszer relé dióda

V08 - Jobb oldali vészvillogó relé dióda

V09 - Bal oldali vészvillogó relé dióda
