A lehajtható borulásvédő keret működtetése

LV18012-UN-11JUN13

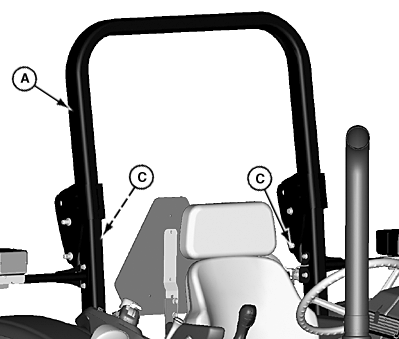

Borulásvédő keret—Függőleges működési helyzet

LV14502-UN-29JUL11

LV14503-UN-29JUL11

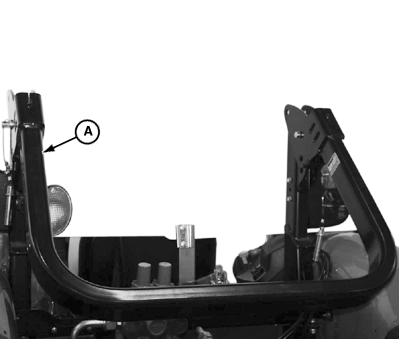

Borulásvédő keret—Lehajtva

A - ROPS keresztrúd

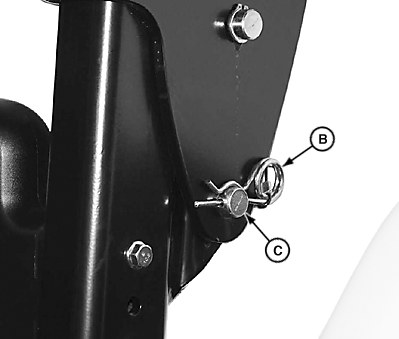

B - Biztosító szegek

C - Peremes csapok

VIGYÁZAT: Győződjön meg arról, hogy minden alkatrész megfelelően be lett-e szerelve, ha a borulásvédő keretet (ROPS) előzőleg bármi okból meglazította vagy leszerelte. Cserélje ki és húzza meg a rögzítőcsavarokat a megfelelő nyomatékkal.

A borulásvédő keret által nyújtott védelem csökken, ha a keret megsérül egy felborulás alkalmával, vagy ha a keretet hegesztéssel, hajlítással, fúrással vagy vágással átalakítja. A sérült borulásvédő keretet ki kell cserélni, tovább használni tilos. A borulásvédő kereten végzett bármilyen átalakítást a gyártónak jóvá kell hagynia.

Tartsa a borulásvédő keretet mindig függőleges helyzetben rögzítve (lásd a képen) a traktor üzemeltetése közben. Ha a traktort lehajtott borulásvédő kerettel használja (pl. amikor alacsony épületbe megy be), vezessen fokozott óvatossággal és NE HASZNÁLJA a biztonsági övet.

Hajtsa fel a borulásvédő keretet függőleges helyzetbe, amint a traktort ismét normál körülmények között használja.

MEGJEGYZÉS: OOS mutatva, Deluxe OOS megegyezik.

A borulásvédő keret lehajtásához (A):

1. Távolítsa el a rugós biztosító szegeket (B) és peremes csapokat (C).

2. Hajtsa le a borulásvédő keretet (A) az ütközőkig.

3. Tegye vissza a csapokat (C és B) a kereten lévő furataikba a keresztrúd alsó helyzetének rögzítéséhez.

A borulásvédő keret felhajtásához (A):

1. Távolítsa el a rugós biztosító szegeket (B) és peremes csapokat (C).

2. Emelje fel a borulásvédő keret keresztrúdját (A) függőleges szerinti helyzetbe.

3. Tegye vissza a csapokat (C és B) a kereten lévő furataikba a rögzítéshez.
