A SyncReverser hajtómű üzemeltetése

VIGYÁZAT: Álló motor mellett a sebességbe kapcsolt hajtómű NEM akadályozza meg a traktor elgurulását. Tegye a hajtómű fokozatváltó kart (A) PARK állásba és az elekrohidraulikus irányváltó kart (C) SEMLEGES állásba szétkapcsolás előtt.

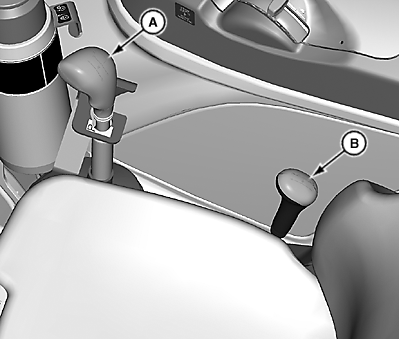

LV15501-UN-28FEB12

Sebesség- és csoportváltó karok (fülke)

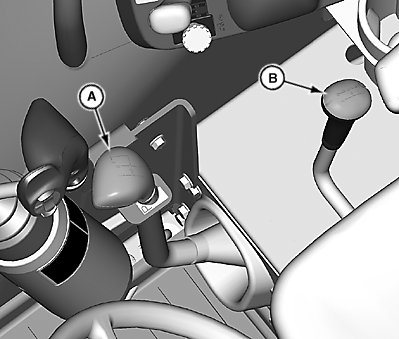

LV15502-UN-28FEB12

Sebesség- és csoportváltó karok (OOS, fülke nélkül)

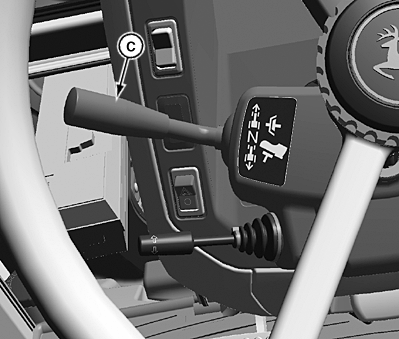

LV18428-UN-22JUL13

SyncReverser kar

A - Fokozatváltó kar

B - Tartományváltó kar

C - Irányváltó kar

A tartományváltó kar (B) négy előremeneti és hátrameneti tartományt biztosít (A, B, C és D).

Az irányváltó kar (C) haladási irány váltást biztosít (előre- vagy hátramenet).

Amikor a tartomány- és fokozatváltó karokat különbözőképpen kombinálva használja, 16 előrementi és hátrameneti sebesség lehetséges.

MEGJEGYZÉS: A lassú fokozatok (mászó) külön karon elérhetőek.

A tartományváltó kar üresben kell legyen a mászófokozatba váltáshoz.

1. Amikor a traktort indítja tegye az irányváltó kart semleges állásba és nyomja ki a kuplungpedált.

   MEGJEGYZÉS: Ha az irányváltó kar (C) nincs SEMLEGESBEN, és/vagy a fokozatváltó kar (A) más fokozatban van, mint SEMLEGES vagy PARK, és/vagy a tartományváltó kar (B) nincs SEMLEGESBEN, a traktor nem fog beindulni. Tegye az irányváltó kart (C), a fokozatváltó kart (A) és a tartományváltó kart (B) SEMLEGES állásba a traktor beindításához.

   További információért nézze meg "A motor beindítása előtt" és "A motor beindítása" részeket az 50. fejezetben.

2. FONTOS: A szükségtelen kuplung kopás megelőzése érdekében soha ne "pihentesse" a lábát a kuplungpedálon.

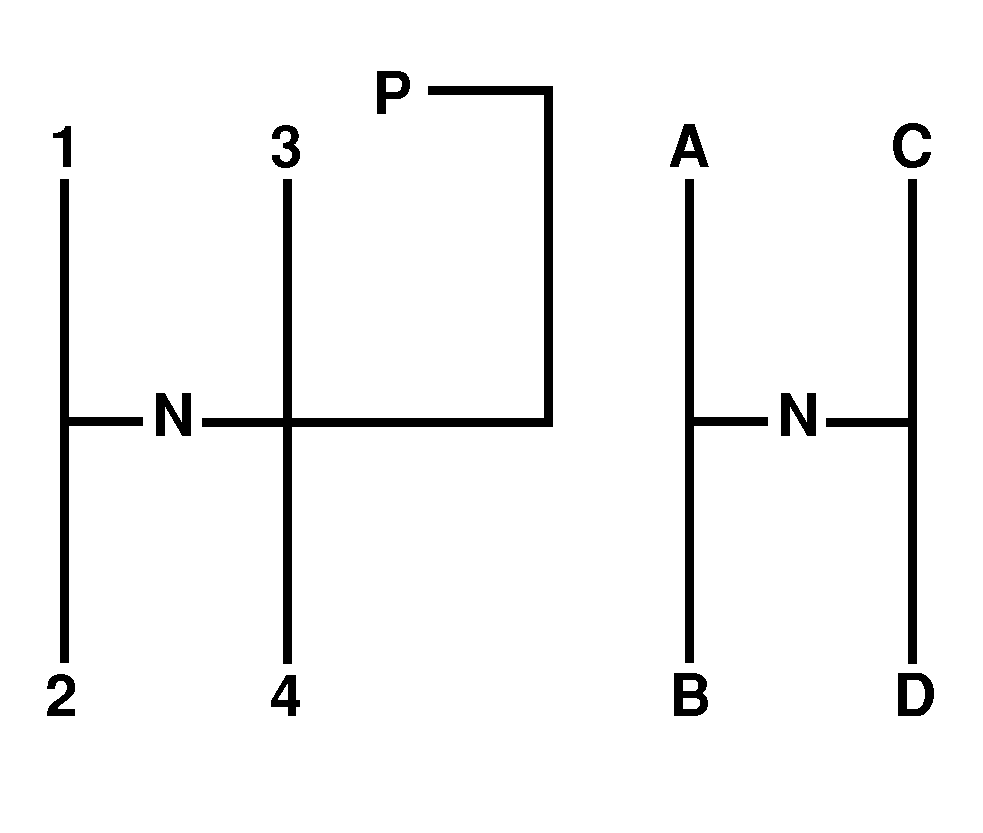

   LV14577-UN-05AUG11

   Nyomja ki a kuplungpedált amikor tartományt vált. A C és D tartomány fokozatai szinkronizáltak, ami lehetővé teszi az ezen tartományokba váltást menet közben. Az A vagy B tartományba váltáskor a traktornak állnia kell.

   Így az alábbiak vonatkoznak a tartományváltásra:

   • B-ből menet közben válthat C-be
   • C-ből menet közben válthat D-be
   • D-ből menet közben válthat C-be
   • A-ból B-be váltáshoz meg kell állni
   • C-ből B-be váltáshoz meg kell állni
   • B-ből A-ba váltáshoz meg kell állni



---




3. Nyomja ki a kuplungpedált amikor fokozatot vált. A sebességi fokozatokat(1, 2, 3 és 4) menet közben, megállás nélkül lehet váltani. A kuplungpedált fokozatosan engedje fel, hogy a terhelést simán vegye át.

   MEGJEGYZÉS: Ha a traktor SyncReverser™ hajtóművel van szerelve, a kuplungpedált ki kell nyomni az irányváltó használatához.

4. Az irányváltó kar (C) használatával válassza ki az előre- vagy hátrameneti haladási irányt.

MEGJEGYZÉS: Lásd a "Műszerek és visszajelző lámpák" részt a 15. fejezetben a műszerfalat illetően.
