Sedile con sospensione pneumatica

RXA0153911-UN-22SEP16

RXA0153910-UN-22SEP16

RXA0154068-UN-23SEP16

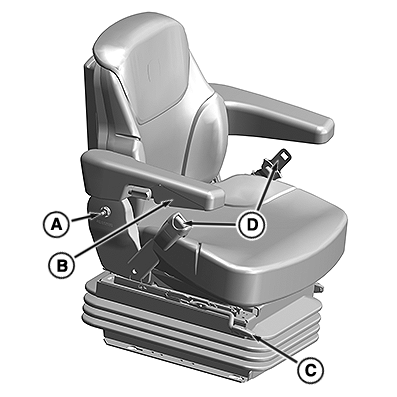

A - Manopola di regolazione inclinazione bracciolo

B - Bracciolo

C - Leva di regolazione in avanti/indietro

D - Cintura di sicurezza

E - Leva di regolazione rotazione

F - Leva di regolazione sospensione in avanti/indietro

G - Leva di regolazione peso

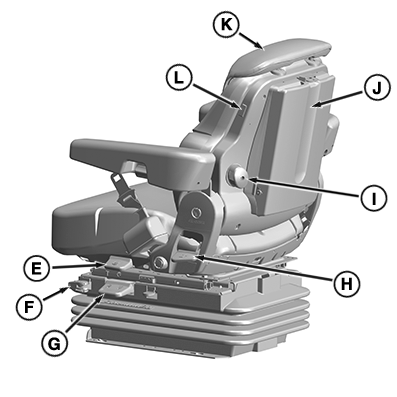

H - Leva di regolazione angolazione schienale

I - Manopola di regolazione lombare

J - Scomparto del manuale dell'operatore

K - Schienale

L - Interruttore sedile riscaldato

M - Estensione schienale (opzionale)

ATTENZIONE: Allacciare sempre la cintura di sicurezza durante l'uso della macchina.

NOTA: L'operatore deve essere seduto nel sedile per regolare la cintura.

Cintura di sicurezza

1. Tirare l'estremità della linguetta della cintura di sicurezza (D) per allungarla.
2. Premere la linguetta nell'estremità del blocco fino a sentire un clic.
3. Tirare la cintura per assicurare che sia bloccata.
4. Uscendo, premere il pulsante sul blocco per sganciarla.

Regolazione bracciolo

La manopola di regolazione (A) consente di regolare l'inclinazione del bracciolo (B) (regolazione continua). Per abbassare il bracciolo di 30°, premere la manopola nel bracciolo.

Tirare verso l'alto il bracciolo per liberare l'accesso al sedile.

Regolazione in senso longitudinale

1. Sollevare la leva di regolazione (C) in senso longitudinale.
2. Selezionare la posizione desiderata.
3. Rilasciare la leva per bloccarla in posizione.

Regolazione sospensione in senso longitudinale

• Portare la leva (F) in avanti per inserire la sospensione in senso longitudinale.
• Portare la leva indietro per disinserire la sospensione in senso longitudinale.

Regolazione in base al peso

1. Portare verso l'alto la leva di regolazione in base al peso (G).
2. Impostare la sospensione desiderata in base al peso dell'operatore.
3. Rilasciare la leva per bloccare il sedile in posizione.

Regolazione angolazione schienale

1. Portare verso l'alto la leva di regolazione dell'angolazione schienale (H).
2. Inclinare lo schienale (H) in avanti o all'indietro, secondo necessità.
3. Rilasciare la leva per bloccarla in posizione.

Regolazione lombare

Ruotare la manopola di regolazione lombare (I) per aumentare o diminuire la posizione del supporto lombare.

Regolazione della rotazione

1. Portare verso l'alto la leva di regolazione della rotazione (E).
2. Ruotare il sedile nella posizione desiderata. Il sedile può ruotare di 15° a destra. Il sedile si blocca a intervalli di 7,5°.
3. Rilasciare la leva per bloccarla in posizione.

Sedile riscaldato

Portare l'interruttore sedile riscaldato (L) su on o off, secondo necessità.

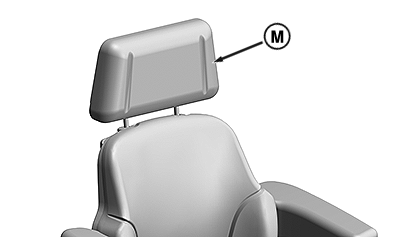

Schienale

Lo schienale (K) è dotato anche di una estensione (M).

Scomparto del manuale dell'operatore

È possibile accedere al manuale dell'operatore tramite lo scomparto (J).
