Anbau der Frontladerhalterung

RXA0154040-UN-10NOV16

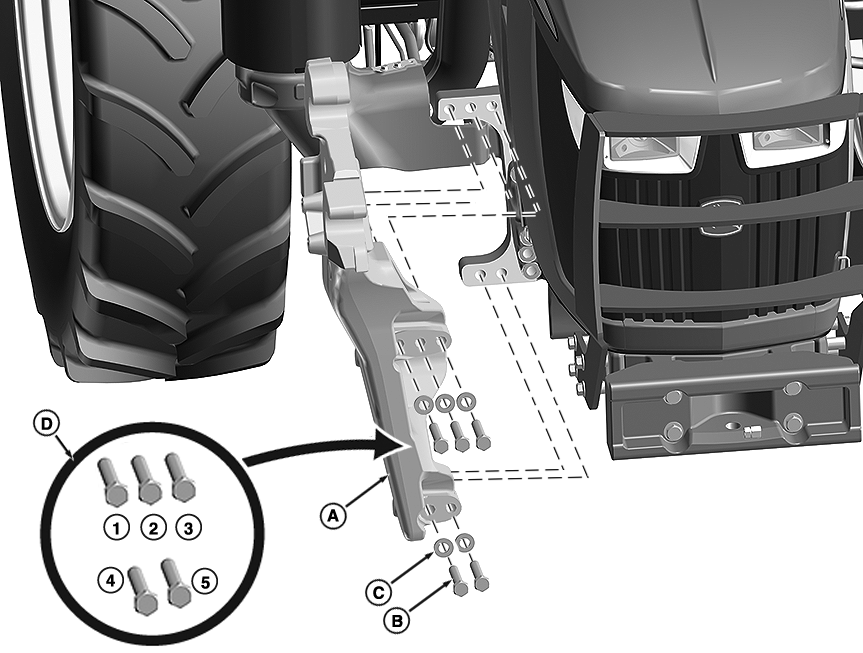

Rechte Frontladerhalterung (linke ähnlich)

A - Frontladerhalterung

B - Sechskantschraube (10 St.)

C - Flache Scheibe (10 St.)

D - Anzugsreihenfolge

Befestigungsteile der John Deere Frontladerhalterung
Beschreibung	Anzahl	Schlüsselweite	Standard	Gewinde	Länge	Kennzeichnung / Güte
Innensechskantschraube (B)	10	30 mm	ISO 4014	M20 x 2.5	110 mm	12,9
Scheibe (C)	10	—	JDS 130	—	—	300HV

WICHTIG: Laderhalterungen wie gezeigt mit den in der Tabelle aufgeführten Befestigungsteilen anbringen. Laderhalterungen nicht an anderen Stellen oder mit anderen Befestigungsteilen montieren.

Betriebs- und Anbauanleitung des Frontladers beachten.

1. Laderhalterungsschrauben mit dem im Diagramm angegebenen Anzugsmoment festziehen. Die unter 1—5 angegebene Reihenfolge einhalten. Rechte Seite gezeigt, linke Seite ist umgekehrt.

   Prüfpunkt	Maß	Spezifikation
   Befestigungsteile der Laderhalterung	Drehmoment	625 ±62,5 Nm (460 - 46 lb·ft)

2. An der oberen äußeren Schraube beginnen.

3. Nach innen zur Maschine vorarbeiten.

4. Vorgang an den unteren Halterungsschrauben wiederholen.

5. An der anderen Halterung wiederholen.

6. Anzugsmoment regelmäßig kontrollieren.
