Festziehen der Radschrauben — Achse des mechanischen Frontantriebs

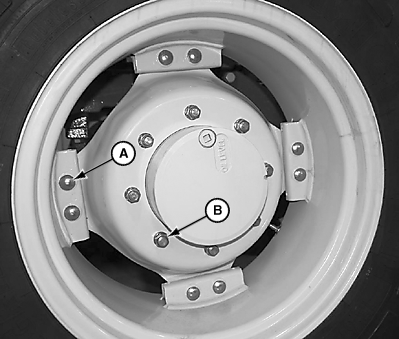

LV14727-UN-25AUG11

A - Felge an Scheibe, Schrauben (mechanischer Frontantrieb)

B - Radscheibe an Nabe (Frontantrieb), Muttern

1. Schrauben der Hinterradfelge an Scheibe (A) mit dem vorgeschriebenen Drehmoment festziehen.

   Prüfpunkt	Maß	Spezifikation
   Felge an Scheibe, Schrauben (A) (mechanischer Frontantrieb)	Drehmoment	245 N·m (180 lb-ft)

2. Schrauben der Radscheibe an Nabe (B) mit dem vorgeschriebenen Drehmoment festziehen.

   Prüfpunkt	Maß	Spezifikation
   Radscheibe an Nabe, Muttern (B) (mechanischer Frontantrieb)	Drehmoment	300 N·m (221 lb-ft)

3. Die Maschine 100 m (109 yd) fahren und die Schrauben nachziehen.
