Unterbauen der Maschine

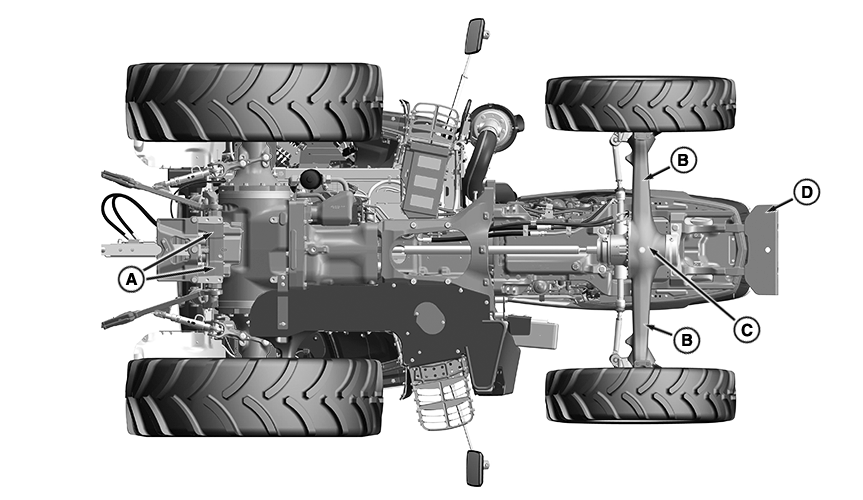

RXA0153386-UN-17AUG16

A - Hebepunkt an der Rückseite der Maschine

B - Hebepunkt an der Vorderseite der Maschine

C - Mitte des Achshebepunkts (mit hölzernen Keilen die Achse gegen Kippen sichern)

D - Vorderseite der Maschine unter dem Grundgewicht

HINWEIS: Es empfiehlt sich, vor dem Anheben der Maschinenfront die vorderen Zusatzgewichte zu entfernen.

Die Abbildung zeigt die empfohlenen Hebepunkte zum Aufbocken der Maschine. Standsicheren Wagenheber mit ausreichender Hubkraft verwenden. Siehe Abschnitt "Spezifikationen" dieses Handbuchs.

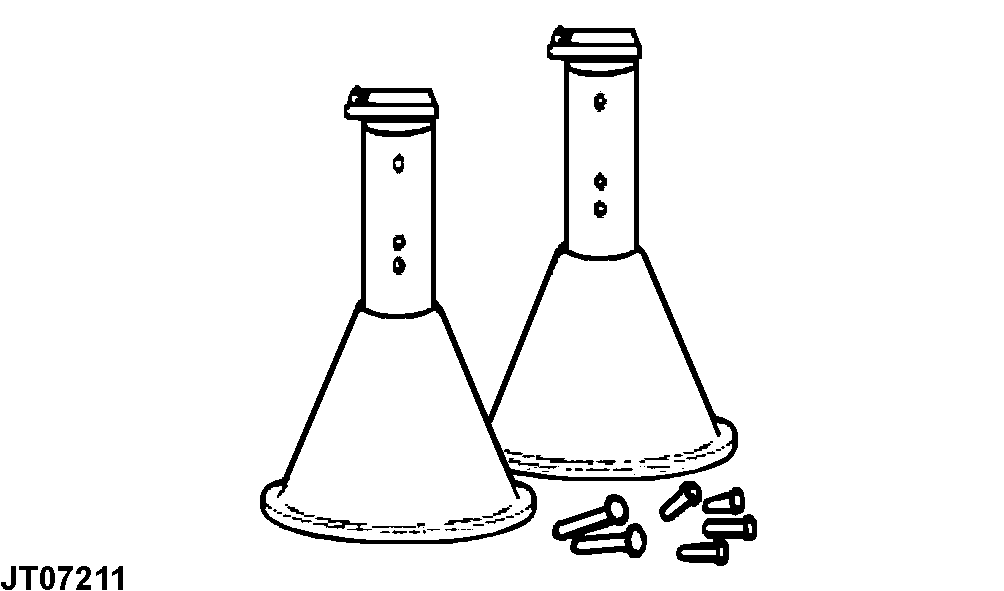

JT07211-UN-14DEC06

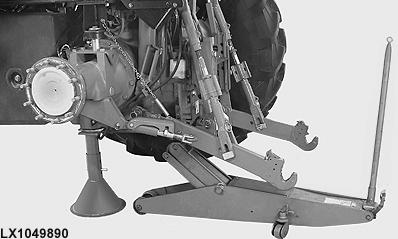

LX1049890-UN-11FEB11

JT02043 - Stützbock, 482-736 mm (19-29 in.)

JT02044 - Stützbock, 863-1117 mm (34-44 in.)

ACHTUNG: Nur zugelassene, geprüfte Hebezeuge verwenden. Maschine nur auf befestigtem, ebenem Untergrund aufbocken.

Vor weiteren Arbeiten an der Maschine muss diese zuerst mittels eines geeigneten Unterstellbocks gesichert werden. Hierzu können die gezeigten John Deere Spezialwerkzeuge verwendet werden. Unterstellböcke sind beim John Deere Vertriebspartner erhältlich.
