Prüfung der Vorspur – Achse des mechanischen Frontantriebs

RXA0153367-UN-10AUG16

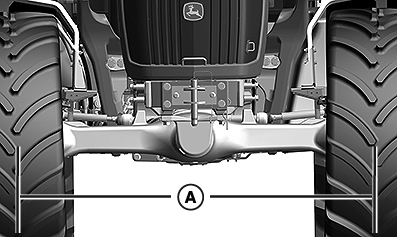

A - Vorspurabstand, Achse des mechanischen Frontantriebs

1. Frontantrieb ausschalten und Maschine auf einer glatten, ebenen Fläche abstellen. Die Vorderräder in Geradeausstellung bringen. Motor abstellen.

2. Den Abstand (A) von der Mitte der beiden Reifen auf Höhe der Nabe vor der Achse messen. Dazu entweder auf jedem Reifen von einem äußeren Stollen oder auf jedem Reifen von einem inneren Stollen messen. Messpunkt markieren.

3. Maschine ca. 1 m (3 ft) zurückfahren, bis die Markierung hinter der Achse auf Nabenhöhe steht. Den Abstand zwischen den Reifen an derselben Stelle auf dem Reifen erneut messen. Die Messwerte notieren.

4. Den Unterschied zwischen vorderer und hinterer Messung ermitteln. Ist der Messwert vorne kleiner, ist die Vorspur positiv. Ist der Messwert hinten kleiner, ist die Vorspur negativ. Die Differenz zwischen den beiden Maßen (positive oder negative Vorspur) muss weniger als 3 mm (1/8 in) betragen. Bei Bedarf Vorspur einstellen, siehe "Einstellen der Vorspur – Achse des mechanischen Frontantriebs" in diesem Abschnitt.
