Spiegel

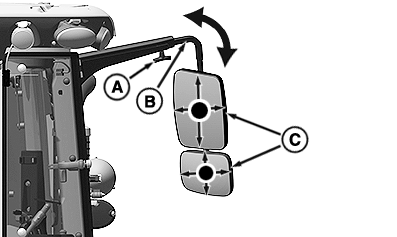

Teleskopspiegel außen

RXA0155043-UN-25OCT16

A - Einstellschraube des Spiegelarms

B - Spiegelarm

C - Spiegel

Einstellschraube (A) des Spiegelarms lösen und den Spiegelarm (B) bis zur gewünschten Position nach innen bzw. außen schieben. Verriegelungsknopf nach erfolgter Einstellung wieder festziehen. Spiegelarm bis zur gewünschten Position nach vorne drücken bzw. nach hinten ziehen. Spiegel (C) bis zur gewünschten Position nach oben, unten, links bzw. rechts drücken.

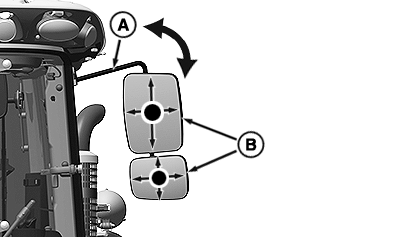

Spiegel außen

RXA0155044-UN-25OCT16

A - Spiegelarm

B - Spiegel

Spiegelarm (A) bis zur gewünschten Position nach vorne drücken bzw. nach hinten ziehen. Spiegel (B) bis zur gewünschten Position nach oben, unten, links bzw. rechts drücken.

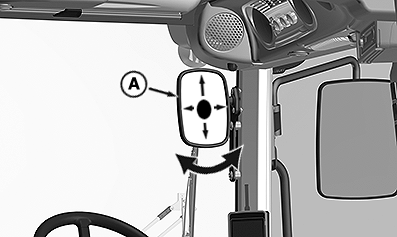

Innenrückspiegel

RXA0153918-UN-23SEP16

Spiegel für Premium-Kabine

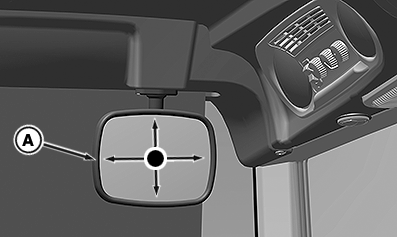

RXA0153919-UN-23SEP16

Spiegel für Standard-Kabine

A - Spiegel

Spiegel (A) bis zur gewünschten Position nach oben, unten, links bzw. rechts drücken.

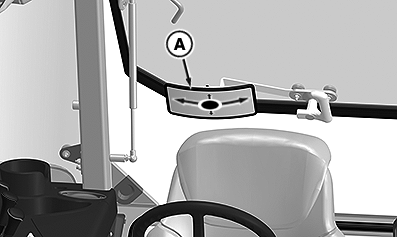

Rückspiegel des Krafthebers

RXA0154064-UN-23SEP16

A - Rückspiegel des Krafthebers

Rückspiegel des Krafthebers (A) bis zur gewünschten Position nach oben, unten, links bzw. rechts drücken, um die Bereiche Kraftheber und Zugpendel einzusehen.
