Stabilisierungssystem

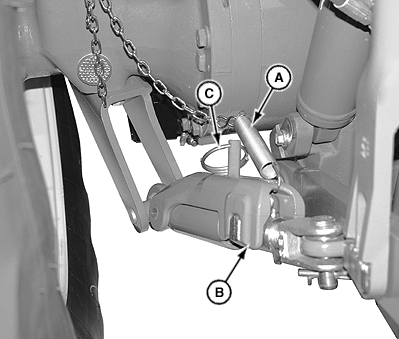

LV16047
LV16047-UN-10SEP12

A - Einstellkette

B - Klappenabdeckung

C - Sicherungsstift

Das Stabilisierungssystem wird mit der Einstellkette (A) und der Klappe (B) betätigt. Wenn der Sicherungsstift (C) entfernt und die Klappenabdeckung (B) angehoben ist, weisen die Unterlenker seitliches Spiel auf. Wenn die Klappenabdeckung abgesenkt und mit dem Sicherungsstift gesichert ist, sind die Unterlenker verriegelt.


Einstellkette (A) kurz:

Die Unterlenker sind in angehobener Position verriegelt (Starrstellung), in abgelassener Position haben sie seitliches Spiel.


Einstellkette (A) lang:

Die Unterlenker sind in jeder Position verriegelt.
