Betrieb von Frontkraftheber und Kupplung


Betrieb des Umleitungsventils

RXA0153882
RXA0153882-UN-13SEP16

RXA0153883
RXA0153883-UN-13SEP16

RXA0153884
RXA0153884-UN-13SEP16

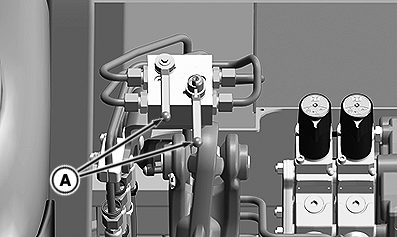

A - Ölfluss gesperrt

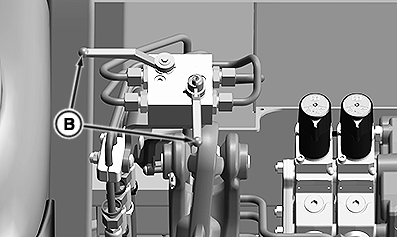

B - Hydraulisches Heben, Senken durch Schwerkraft

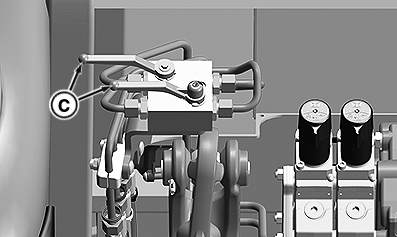

C - Hydraulisches Heben und Senken

Das Umleitungsventil befindet sich direkt außerhalb der Heckscheibe in der hinteren linken Ecke der Kabine und steuert nur den Ölfluss des Frontkrafthebers. Die Griffe des Umleitungsventils sind von der Maschinenkabine aus zugänglich und können von dort aus bedient werden. Es gibt drei Einstellungen für das Umleitungsventil:

  • Ölfluss gesperrt (A). Frontkraftheber bewegt sich nicht.
  • Hydraulisch angehoben, durch Schwerkraft abgesenkt unter Nutzung des Gewichts des Anbaugeräts (B).
  • Hydraulisch angehoben und abgesenkt (C).

ACHTUNG: Wenn die Kupplungen des hinteren Zusatzsteuergeräts I für ein Heckanbaugerät verwendet werden, muss sich das Multifunktionsventil in der Stellung (A) befinden, um den Fluss zum Frontkraftheber zu sperren.

WICHTIG: Bei Verwendung von Frontanbaugeräten mit Sicherungsketten Schäden durch Wahl der Einstellung (B) vermeiden. SCV I in Schwimmstellung betreiben, damit das Anbaugerät der Bodenkontur folgen kann.


Betrieb des Frontkrafthebers

ACHTUNG: Bei Verwendung des Frontkrafthebers keine Schläuche an Kupplungen des hinteren Zusatzsteuergeräts I anbringen. Es kommt sonst zu unerwarteten Bewegungen und unerwünschten Auswirkungen auf die Arbeitsleistung.

Der Frontkraftheber verwendet SCV I zur Ölzufuhr und Steuerung. Zum Betreiben des Frontkrafthebers:

  • SCV I einziehen, um den Kraftheber abzusenken.
  • SCV I ausfahren, um den Kraftheber anzuheben.
  • SCV I ganz nach vorne schieben, um den Frontkraftheber in Schwimmstellung zu bringen.

Vordere Hydraulikkupplungen

RXA0155568
RXA0155568-UN-09NOV16

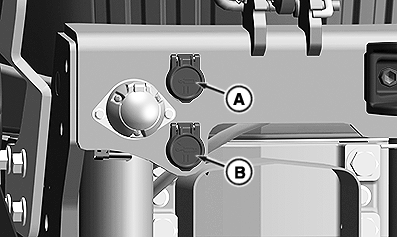

A - Anschlusskupplung für Einfahren

B - Anschlusskupplung für Ausfahren

ACHTUNG: Bei Verwendung von Anschlusskupplungen vorn keine Schläuche an Kupplungen des hinteren Zusatzsteuergeräts II anbringen. Es kommt sonst zu unerwarteten Bewegungen und unerwünschten Auswirkungen auf die Arbeitsleistung.

  1. Abdeckung öffnen und Schläuche anschließen, um die Kupplungen (A und B) jeweils ein- und auszufahren.

    HINWEIS: Anschließen und Entfernen sind möglich, wenn die Anschlussöffnungen nicht unter Druck stehen. Den Hebel für SCV II bewegen, um bei Bedarf Druck abzulassen.

  2. Mit SCV II die vorderen Hydraulikkupplungen betreiben.

  3. Beim Ausbau fest ziehen, um die Schläuche zu entfernen.
