Vordere Anbaugeräteverbindung

Unterlenker-Stellungen

LV16176-UN-12OCT12

LV16177-UN-12OCT12

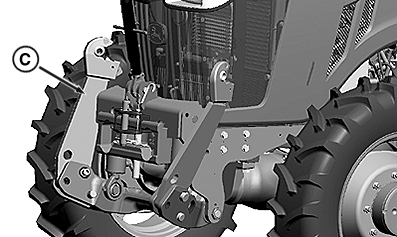

RXA0153888-UN-19SEP16

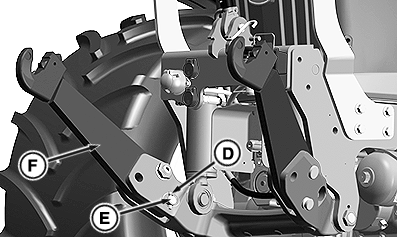

RXA0155569-UN-09NOV16

A - Unterlenker mit senkrechter Schwimmstellung

B - Unterlenker in verriegelter Stellung

C - Unterlenker in Transportstellung

D - Sicherungsklemme

E - Unterlenkerbolzen

F - Unterlenker

Vordere Unterlenker in Schwimmstellung (A), verriegelte Stellung (B) oder Transportstellung (C) bringen.

Zum Ändern der Einstellung:

1. Sicherungsklemme (D) vom Stift (E) entfernen.

2. Unterlenker (F) anheben, um Druck vom Stift zu nehmen.

3. Bolzen ausbauen.

4. Unterlenker in die gewünschte Position bewegen.

5. Stift und Sicherungsklemme wieder einsetzen.

Verriegelung des Unterlenkerhakens

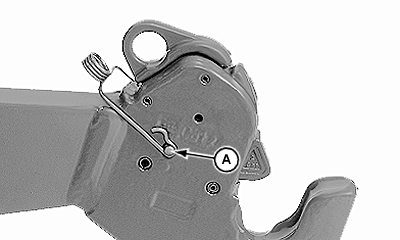

LV16212-UN-22OCT12

A - Unterlenker-Sicherungsbolzen

ACHTUNG: Unterlenker-Sicherungsbolzen in Anwendungen verwenden, bei denen sich das Anbaugerät versehentlich heben und öffnen könnte. Beispiele dafür sind Fahrten zwischen hoch wachsenden Büschen oder Bäumen oder Anbaugeräte mit asymmetrischer Belastung, wie etwa seitlich montierte Mähwerke.

1. Frontanbaugerät mit SCV I installieren. Zu den Einstellungen des Umleitungsventils siehe "Betrieb von Frontkraftheber und Kupplung" in diesem Abschnitt.

2. Frontkraftheber unter die Verbindungspunkte des Anbaugeräts absenken.

3. Die Kupplungsenden der Hubarme unterhalb der Anbaugerät-Verbindungsbolzen platzieren und den Kraftheber langsam anheben, bis die Kupplungsenden an den Bolzen einrasten.

4. Unterlenkerbolzen (A) in beide Kupplungshaken einführen. Sicherungsbolzen sind beim John Deere-Händler erhältlich.

Frontkraftheber-Oberlenker

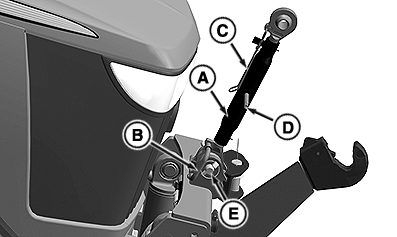

RXA0153887-UN-13SEP16

A - Oberlenker

B - Lagerungsgriff

C - Verriegelungsklammer

D - Spannschloss

E - Stift und Klemme

1. Das Anbaugerät auf den Boden absenken.

2. Oberlenker (A) halten und am Lagerungsgriff (B) ziehen.

3. Oberlenker am oberen Laderträger des Anbaugeräts ausrichten.

4. Um den Oberlenker zu verlängern oder zu verkürzen, die Verriegelungsklammer (C) vom Oberlenker weg bewegen.

5. Mit dem Spannschloss (D) die Länge einstellen und Verriegelungsklammer (C) wieder in die geschlossene Stellung bringen.

   HINWEIS: Zusätzliche Einstellungen nach Bedarf vornehmen, um Anbaugerät nach dem Aus- und erneuten Einschalten des Frontkrafthebers zu nivellieren.

6. Anbaugerätebolzen durch Oberlenker installieren und sichern.

7. Anbaugerät in umgekehrter Reihenfolge entfernen.

HINWEIS: Wenn der Oberlenker des Frontkrafthebers aus irgendeinem Grund entfernt werden muss, den Oberlenker abstützen und Stift und Klemme (E) herausnehmen.
