Wagenanhängevorrichtung betätigen

Automatik

RXA0155878-UN-18NOV16

Automatischer Hebel für Anhängerkupplung

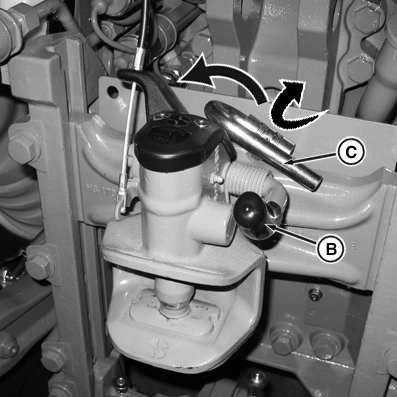

RXA0112501-UN-14DEC10

Höhe der Wagenanhängevorrichtung automatisch einstellen

A - Hebel

B - Entriegelungshebel

C - Höhen-Verstellhebel

ACHTUNG: Verletzungen vermeiden. Hände und Finger vom Verriegelungsmechanismus der Anhängevorrichtung fernhalten.

Die Anhängerkupplung kann vom Fahrersitz aus mit dem Hebel (A) ausgekuppelt werden.

Die Anhängekupplung schließt automatisch, wenn die Zugöse des Anhängers in die Anhängevorrichtung eintritt. Sie kann aber auch von Hand mit dem Ausrückhebel (B) geschlossen werden.

Die Höhe der Anhängerkupplung kann mit Hebel (C) für Höheneinstellung eingestellt werden. Zur Einstellung den Hebel für Höheneinstellung nach hinten drehen, dann den Hebel nach links schieben. Kraftheberbaugruppe nach Bedarf nach oben oder unten bewegen. Sicherstellen, dass die Bolzen in Bohrungen in der Kraftheberschiene einrasten, bevor das Anbaugerät angeschlossen wird.

Manuell

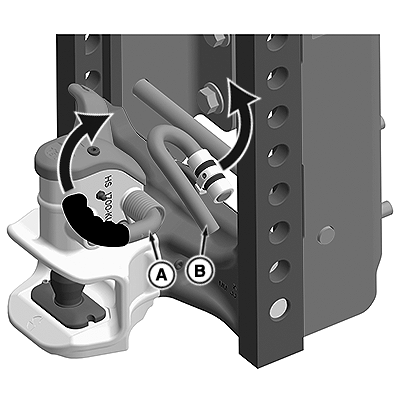

RXA0156169-UN-13DEC16

Manuelle Wagenanhängevorrichtung

A - Entriegelungshebel

B - Höhen-Verstellhebel

Die Anhängekupplung schließt automatisch, wenn die Zugöse des Anhängers in die Anhängevorrichtung eintritt. Sie kann aber auch von Hand mit dem Ausrückhebel (A) geschlossen werden.

Die Höhe der Anhängerkupplung kann mit Hebel (B) für Höheneinstellung eingestellt werden. Zur Einstellung den Hebel für Höheneinstellung nach hinten drehen, dann den Hebel nach links schieben. Kraftheberbaugruppe nach Bedarf nach oben oder unten bewegen. Sicherstellen, dass die Bolzen in Bohrungen in der Kraftheberschiene einrasten, bevor das Anbaugerät angeschlossen wird.
