Reinigen von Grill, Seitenteilen und Kühlpaket

RXA0153092-UN-28JUL16

RXA0153101-UN-06DEC16

RXA0153100-UN-01AUG16

RXA0155654-UN-15NOV16

A - Gitter

B - Kondensator der Klimaanlage

C - Ladeluftkühler

D - Hydraulikölkühler

E - Klemme

F - Motorkühler

G - Hydraulikölkühlerleitungen

H - Verriegelung

ACHTUNG: Für Reinigungszwecke darf der Luftdruck nicht über 210 kPa (2 bar) (30 psi) liegen. Sicherstellen, dass sich keine Personen im Gefahrenbereich aufhalten, Schutzvorkehrungen gegen das Umherfliegen von Splittern treffen und persönliche Schutzausrüstung einschließlich Augenschutz tragen.

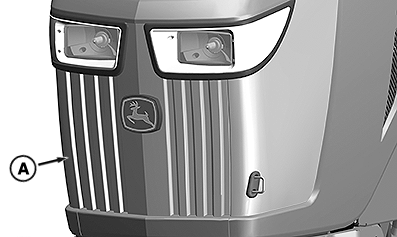

1. Ablagerungen auf dem Kühlerschutzgitter (A) nach Bedarf entfernen.

2. Motorhaube öffnen.

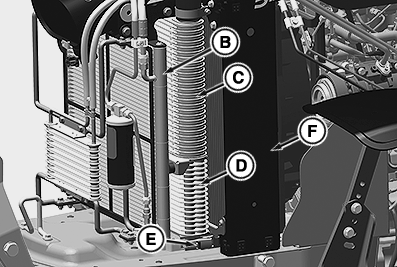

3. Klimaanlagenkondensator (B), Ladeluftkühler (C), Ölkühler (D) und Kühler (F) auf Schmutzablagerungen überprüfen. Mit Druckluft reinigen.

   Wenn eine gründlichere Reinigung erforderlich ist, können der Klimaanlagenkondensator und der Hydraulikölkühler herausgefahren werden, um den Zugang zu erleichtern.

4. Klimaanlagenkondensator: Klammer (E) stecken und Klimaanlagenkondensator nach oben ziehen. Nach Bedarf reinigen.

5. Hydrauliköhlkühler Wenn der Kondensator hochgeklappt ist, den Ladeluftkühler (C) und Hydraulikölkühler überprüfen.

6. Kühler: Klammer (E) auf den Hydraulikölkühler (D) stecken und hochklappen, um den Kühler zu untersuchen.

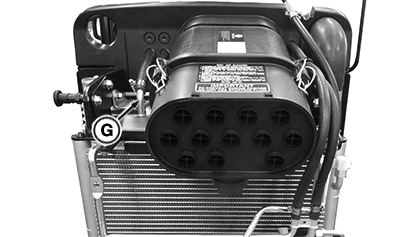

7. Hydraulikölkühlerleitungen (G) auf lose Verbindungen oder Schäden jeglicher Art überprüfen.

8. Verbogene Lamellen geradebiegen.

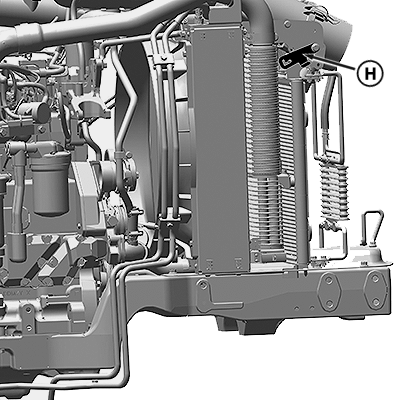

9. Verriegelung (H) anheben.

10. Klimaanlagenkondensator, Hydraulikölkühler und Ladeluftkühler zurück in Position bringen. Mit Klammern (E) sichern.

    HINWEIS: Darauf achten, dass bei der Umpositionierung keine Leitungen eingeklemmt oder geknickt werden.
