Zugriff auf Batterie und Ersetzen der Batterie

Entfernen der rechten Trittstufen

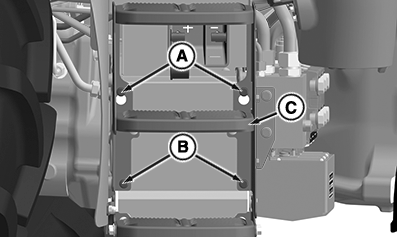

RXA0154360-UN-01NOV16

A - Positionsschrauben

B - Sicherungsschrauben

C - Trittstufen

1. Positionsschrauben (A) lösen, aber nicht entfernen.

2. Sicherungsschrauben (B) entfernen.

3. Trittstufen zum Entfernen nach oben ziehen und weg von der Maschine.

Entfernen der Batteriehalterung

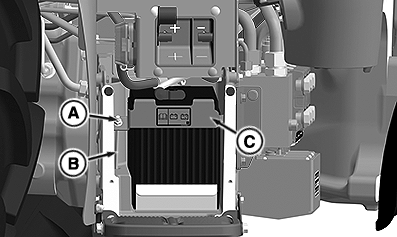

RXA0154410-UN-01NOV16

A - Mutter

B - Sicherungsschraube

C - Haltebügel

1. Mutter (A) von der Sicherungsschraube (B) entfernen.

2. Haltebügel (C) und Sicherungsschraube entfernen.

Entfernen und Ersetzen der Batterie

HINWEIS: Batterieausrichtung beim Ersetzen prüfen. Die Batteriekabel erreichen nicht die Batteriepole, wenn die Batterie falsch eingebaut wird.

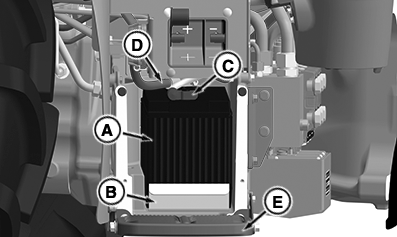

RXA0154411-UN-01NOV16

A - Batterie

B - Herausziehbarer Batteriehalter

C - Batterie-Minuskabel

D - Batterie-Pluskabel

E - Untere Trittstufe

1. An der Batterie (A) ziehen und Halter (B) aus dem Batteriefach herausziehen.

2. Batterie auf die untere Trittstufe (E) setzen.

3. Minuskabel der Batterie (C) abklemmen.

4. Pluskabel der Batterie (D) abklemmen.

5. Batterie nach Bedarf prüfen oder entfernen.

6. Batterie in umgekehrter Reihenfolge ersetzen.
