Ersetzen der Glühbirne des Halogenscheinwerfers

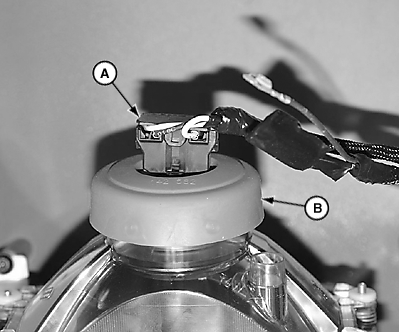

LV14699-UN-25AUG11

LV9511-UN-01AUG04

LV9512-UN-01AUG04

A - Kabelbaumstecker

B - Staubschutzmanschette

C - Sicherungsfeder

D - Glühbirne

ACHTUNG: Halogenbirnen enthalten ein Gas, das unter Druck steht. Durch falsche Handhabung kann die Glühbirne zerbrechen und es können Glassplitter weggeschleudert werden. Siehe "Sicherer Umgang mit Halogenglühbirnen" in diesem Abschnitt.

1. Motorhaube öffnen.

2. Den Kabelbaumstecker (A) abnehmen.

3. Staubschutzmanschette (B) entfernen.

4. Sicherungsfeder (C) aushaken und Glühbirne (D) entfernen.

5. Die neue Glühbirne in umgekehrter Reihenfolge wie beim Ausbau einbauen.

6. Fahrscheinwerfer nach Bedarf einstellen.

Einstellen der Fahrscheinwerfer

PULV000659-UN-05MAY08

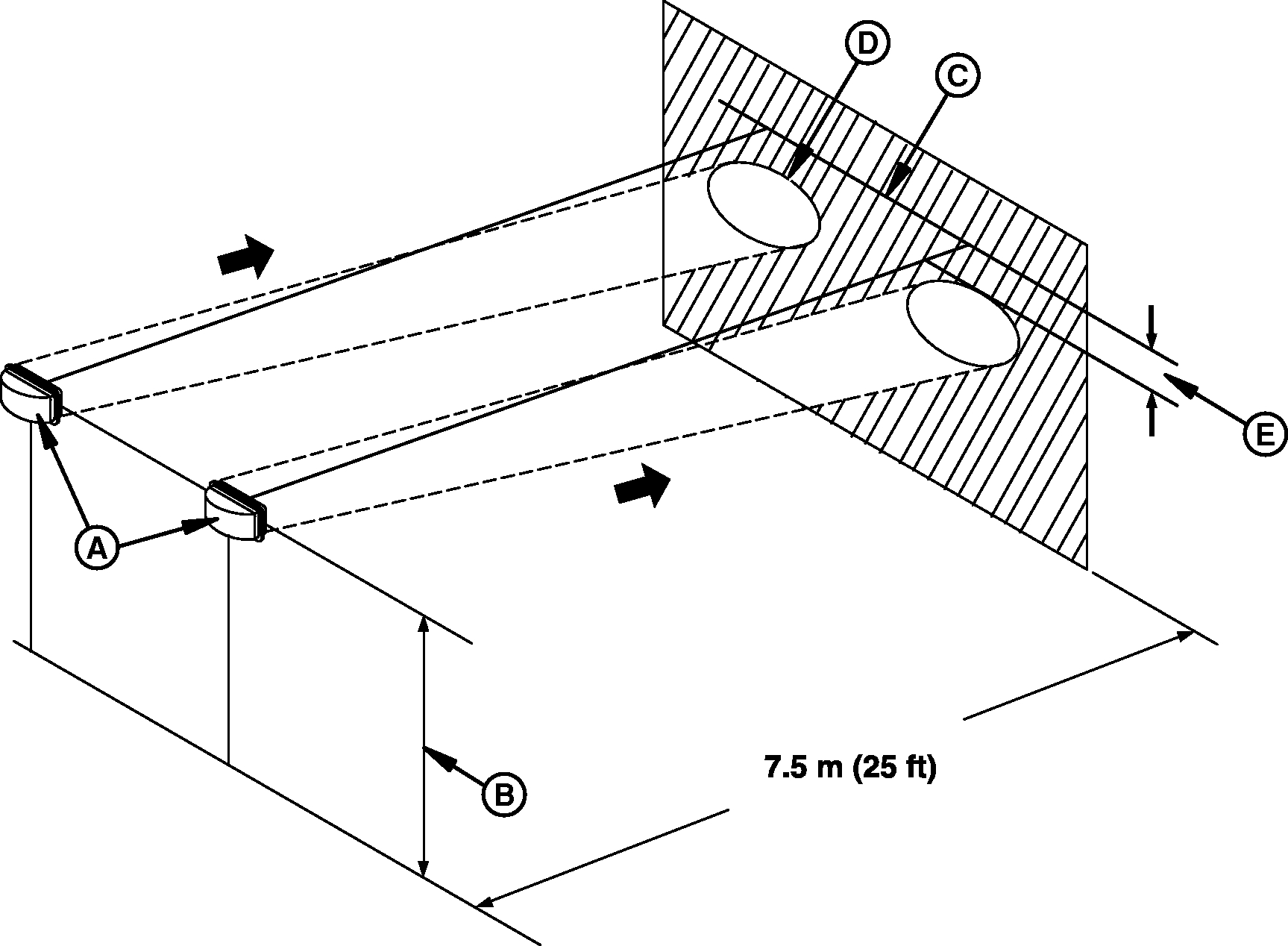

Richtdiagramm für Fahrscheinwerfer

A - Fahrscheinwerfer

B - Abstand von Scheinwerfermitte zum Boden

C - Horizontale Linie an der Wand

D - Umriss des hell beleuchteten Bereichs

E - 10 % des Abstands (B)

1. Maschine so auf einer waagerechten Fläche abstellen, dass die Scheinwerfer (A) einen Abstand von 7,5 m (25 ft) zu einer senkrechten Wand haben.

2. Den Abstand (B) zwischen der Scheinwerfermitte und dem Boden messen.

3. An der Wand eine waagrechte Linie (C) auftragen, die denselben Abstand zum Boden aufweist wie das Maß von (B).

4. Scheinwerferschalter auf Abblendlicht stellen und helle Bereiche auf der Wand beobachten.

5. Zur Einstellung die Schrauben an der Rückseite der Scheinwerfer verwenden.
