Navigationssteuerung der Informationsanzeige

Die Bildschirmführung und Auswahl erfolgt über Tasten und eine Drehsteuerung auf dem Navigationsfeld der Informationsanzeige. Weitere Informationen siehe "Grundlegende Menüführung" in diesem Abschnitt.

Weiterführende Informationen über spezielle Systeme (Kraftheber, Getriebe usw.) siehe entsprechenden Betriebsabschnitt dieser Betriebsanleitung.

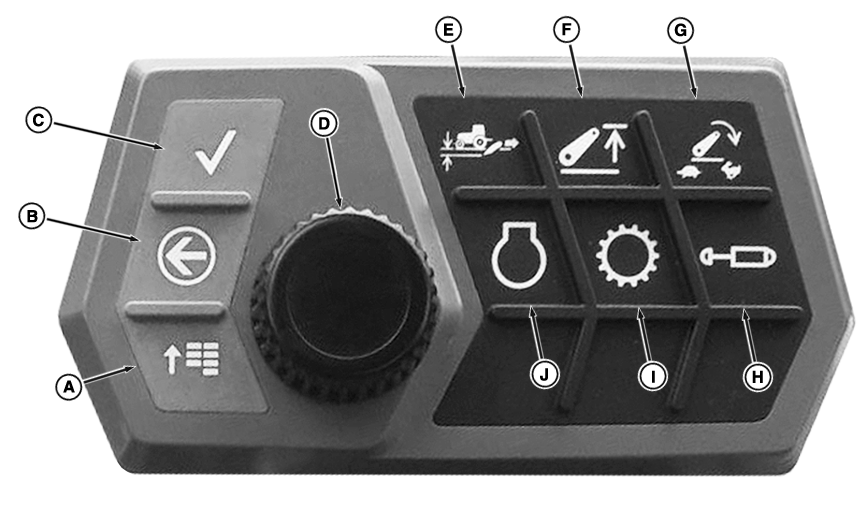

RXA0152677-UN-12JUL16

A - Hauptmenütaste

B - Taste "Zurück"

C - Taste "Annehmen"

D - Drehsteuerung zur Navigation

E - Taste für Einstellungen von Zugwiderstand/Tiefensteuerung des Krafthebers

F - Taste für Hubbegrenzung des Krafthebers

G - Taste für Absenkgeschwindigkeitseinstellungen

H - Taste für SCV-Einstellungen

I - Taste für Getriebeeinstellungen

J - Taste für Motoreinstellungen

RXA0152991-UN-21JUL16

Hauptmenütaste

RXA0152970-UN-21JUL16

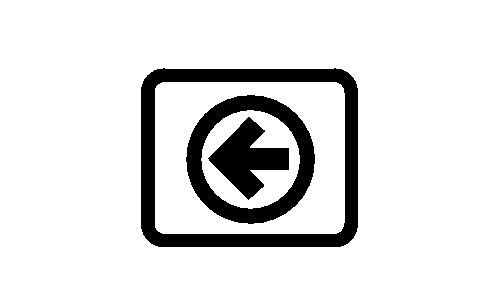

Taste "Zurück"

RXA0152979-UN-29JUL16

Taste "Annehmen"

RXA0152978-UN-28JUL16

Drehsteuerung zur Navigation

Taste (A) für Hauptmenü: Taste "Hauptmenü" drücken, um jederzeit von Bedien- auf andere Seiten und zurück zum Hauptmenü zu wechseln.

Taste Zurück (B): Taste "Zurück" drücken, um zum vorherigen Bildschirm zurückzukehren.

Taste Annehmen (C): Taste "Annehmen" drücken, um eine Auswahl zu treffen und Einstellungen zu speichern.

Drehsteuerung zur Navigation (D): Zur Änderung von Auswahlen die Drehsteuerung verwenden, um zwischen den bzw. auf den Seiten zu navigieren. Die aktuelle Auswahl ist gelb markiert. Wenn die Drehsteuerung gedreht wird, verändert sich die Auswahl und erlaubt, abhängig vom Bildschirm, das Scrollen nach links, rechts bzw. oben und unten. Wenn die Drehsteuerung in die andere Richtung gedreht wird, ist es möglich, ein verpasste Auswahl anzusteuern.

Tasten für Schnelleinstellungen (E–J): Taste für die gewünschte Funktion drücken, um direkt zu den zugehörigen Einstellungen zu gelangen. Weitere Informationen zu Einstellungen, siehe entsprechendes Thema in diesem Abschnitt.
