Bedienseiten

Bedienseiten erscheinen nach dem Hochfahren automatisch auf der Informationsanzeige, sofern keine Fehlercodes oder -meldungen vorliegen. Bei Codes und Meldungen werden Bedienseiten erst angezeigt, wenn diese bestätigt wurden.

Drehsteuerung verwenden, um durch die Bedienseiten zu navigieren und zum nächsten Bildschirm zu gelangen.

Bedienseiten erlauben die Betrachtung von zwei voreingestellten und drei personalisierten Seiten der Maschineninformationen. Weitere Informationen zur Erstellung personalisierter Bedienseiten siehe "Einstellungen Layout-Manager" in diesem Abschnitt.

RXA0153399-UN-17AUG16

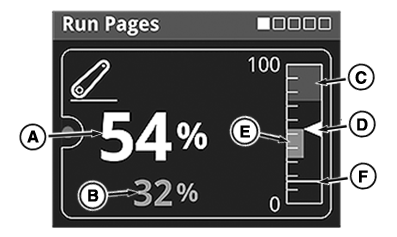

Bedienseite für Kraftheber

A - Ist-Wert für Kraftheberstellung

B - Soll-Wert für Kraftheberstellung

C - Anzeige für Hubbegrenzung

D - Ist-Anzeige für Kraftheberstellung

E - Soll-Anzeige für Kraftheberstellung

F - Stellungsanzeige einstellen

Die erste angezeigte Seite ist die Bedienseite für den Kraftheber und nicht konfigurierbar. Diese überwacht Soll-Wert, Hubbegrenzung, Ist- und Soll-Position des Heckkrafthebers.

RXA0153401-UN-16AUG16

Benutzerdefinierte Bedienseiten

A - Bedienseite konfigurierbares Element 1

B - Bedienseite konfigurierbares Element 2

Seiten zwei, drei und vier erlauben die Auswahl von gewünschten Informationen aus zahlreichen Optionen.

Seite fünf ist nicht konfigurierbar und zeigt grundsätzlich zuerst die Motorbetriebsstunden und zuletzt die Heckzapfwellendrehzahl an.
