Seitliches Spiel des Krafthebers einstellen

LV14575-UN-05AUG11

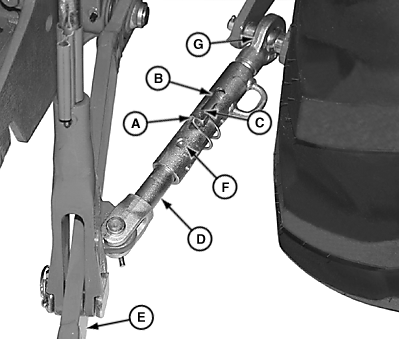

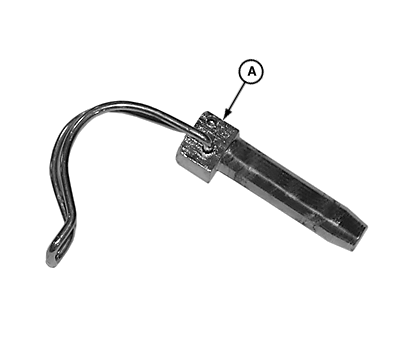

Schwingbolzen in Schwingstellung

LV14576-UN-05AUG11

A - Bolzen

B - Äußerer Schlitz für Schwingstellung

C - Innerer Schlitz für Schwingstellung

D - Inneres Schiebeglied

E - Unterlenker

F - Bohrungen für Starrstellung

G - Stabilisierung

HINWEIS: In der Betriebsanleitung des Anbaugeräts nachsehen, ob Seitenspiel zulässig ist.

Wenn Seitenspiel gewünscht wird, den Bolzen (A) in den äußeren Schlitz (B) für die Schwenkstellung einsetzen und dabei sicherstellen, dass er durch den inneren Schlitz (C) geführt wird.

Wenn kein Seitenspiel gewünscht wird, den Oberlenker (E) in die gewünschte Stellung bringen. Den Bolzen (A) in eine Bohrung für Starrstellung (F), die mit einer Bohrung (nicht dem Schlitz) des inneren Schiebeglieds (D) ausgerichtet ist, einsetzen.

Den Stabilisator der gegenüberliegenden Seite auf die gleiche Stellung einstellen.

HINWEIS: Zusätzliche Starrstellungen sind möglich, indem das Gewindeende des Stabilisators (G) eingestellt wird. Bolzen (A) entfernen und den Stabilisator in die gewünschte Position drehen. Bolzen in eine Bohrung für Starrstellung einführen. Der ausgelassene Gewindegang am Stabilisator fungiert außerdem als Stoppanzeige.
