Oberlenker ausrichten

RXA0153878
RXA0153878-UN-05DEC16

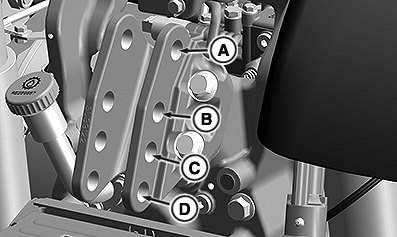

A - Höchste Position (0 Grad Neigung für Kategorie 2)

B - Zweite Position (10 Grad Neigung für Kategorie 2)

C - Dritte Position (15 Grad Neigung für Kategorie 2)

D - Niedrigste Position (10 Grad Neigung für Kategorie 1)

An der Oberlenker-Halterung sind verschiedene Bohrungen vorhanden, die die Befestigung des Oberlenkers in bis zu vier unterschiedlichen Stellungen ermöglichen.

Falls die folgenden Bedingungen auftreten, den Oberlenker zur Korrektur in die gezeigten Bohrungen versetzen.

Bedingung

Bohrung verwenden

Rückseite des Anbaugeräts wird beim Anheben zu stark angehoben.

A

Die Rückseite des Anbaugeräts schleift auf dem Boden.1

B oder C

Auslegerhöhe der Kategorie I 457 mm (18 in) bei verwendetem Anbaugerät.2

C oder D

Auslegerhöhe der Kategorie II 483 mm (19 in) bei verwendetem Anbaugerät.

A, B oder C

1 Das Gewicht, das gehoben werden kann, verringert sich leicht, wenn der Oberlenker in den unteren Bohrungen C und D befestigt wird.
2 Das Gewicht, das gehoben werden kann, verringert sich leicht, wenn der Oberlenker in den unteren Bohrungen befestigt wird.
