Zugpendeleinstellungen

Einstellen der Zugpendellänge

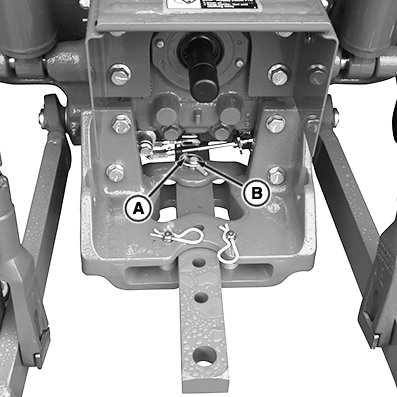

RXA0155957-UN-05DEC16

A - Sicherungsstift

B - Zugpendelbolzen

1. Sicherungsstift (A) entfernen.

2. Zugpendelbolzen (B) entfernen.

3. Zugpendel in die gewünschte Stellung bringen.

4. Bolzen (B) anbringen und einen Sicherungsstift (A) einsetzen, um das Zugpendel zu sichern.

Einstellen des Zugpendelversatzes

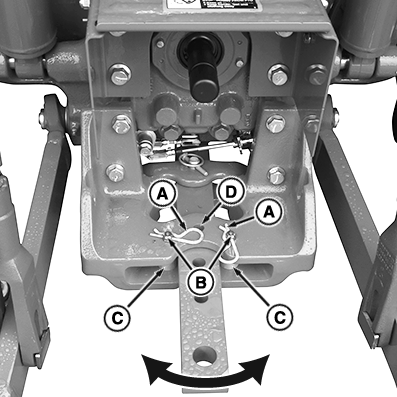

RXA0155958-UN-05DEC16

A - Sicherungsstift

B - Zugpendelbolzen

C - Distanzstücke (2)

D - Versatz der Befestigungsbohrung

1. Sicherungsstift (A) entfernen.

2. Bolzen (B) und Distanzstücke (C) entfernen.

3. Das Zugpendel nach links oder rechts versetzen.

4. Bolzen (B) anbringen und einen Sicherungsstift (A) und Distanzstücke (C) in die Bohrung (D) einsetzen, um das Zugpendel zu sichern.
