Heizen, Enteisen und Klimaanlage

Temperaturregler

LV8415-UN-14JUL03

A - Klimaanlagen- und Entfeuchtungsschalter

B - Temperaturregler der Klimaanlage

C - Temperaturregler der Heizung

D - Lüfterdrehzahlregler

• Obere Hälfte des Schalters (A) drücken, um die Klimaanlage bzw. den Entfeuchter einzuschalten.
• Regler (B) drehen, um die Temperatur der Klimaanlage einzustellen.
• Regler (C) drehen, um die Temperatur der Heizung einzustellen.

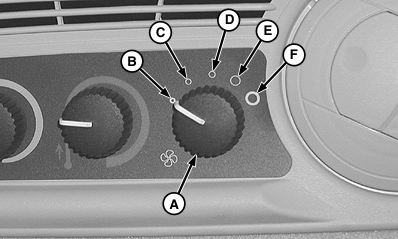

Gebläsedrehzahlregler

LV8414-UN-14JUL03

A - Lüfterdrehzahlregler

B - Aus

C - Niedrig

D - Mittel

E - Hoch

F - Durchblasen

Regler (A) der Heizung/Lüftung/Klimaanlage in die gewünschte Stellung drehen. Zum schnellen Abkühlen der Kabine Einstellung (F) für Durchblasen verwenden.

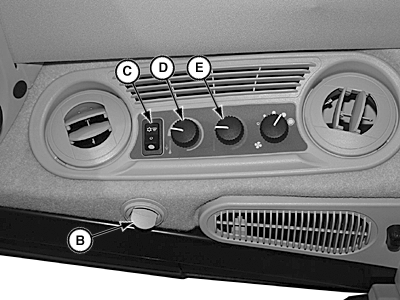

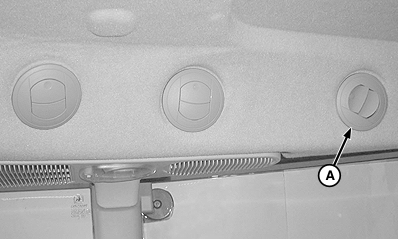

Entfeuchten

LV8596-UN-14AUG03

LV14769-UN-09SEP11

A - Vordere Luftdüse

B - Seitliche Luftdüse

C - Entfeuchtungsschalter

D - Temperaturregler der Klimaanlage

E - Temperaturregler der Heizung

1. Luftdüsen (A) auf die Frontscheibe richten.

2. Die kleinen seitlichen Luftdüsen (B) auf das Seitenfenster richten.

   HINWEIS: Das Entfeuchten der Frontscheibe geht schneller, wenn die gesamte obere Entlüftung geschlossen wird.

3. Obere Hälfte des Entfeuchtungsschalters (C) drücken und den Temperaturregler der Klimaanlage (D) bis zum Anschlag nach links drehen.

4. Temperaturregler der Heizung (E) nach rechts drehen, um die gewünschte Temperatur einzustellen.

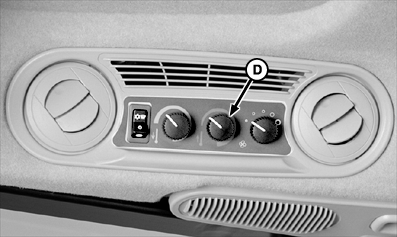

Heizung- und Belüftungssteuerung

LV10325-UN-21SEP04

LV10326-UN-21SEP04

A - Vordere Luftdüse

B - Mittlere Luftdüse

C - Hintere Luftdüse

D - Temperaturregler der Heizung

Einzelne Luftdüsen einstellen, um die Richtung der warmen bzw. kalten Luft zu ändern:

• Die vorderen Luftdüsen (A) auf die Beine und die Körpermitte richten.
• Die mittleren Luftdüsen (B) auf den Kopf richten.
• Die hinteren Luftdüsen (C) auf den Rücken richten.
• Alle Luftdüsen (A, B und C) nach unten richten, um den Boden und die Füße zu erwärmen. HINWEIS: Um maximale Kühlwirkung zu erzielen, Temperaturregler (D) für Heizung bis zum Anschlag nach links drehen.
