Werkzeugkasten

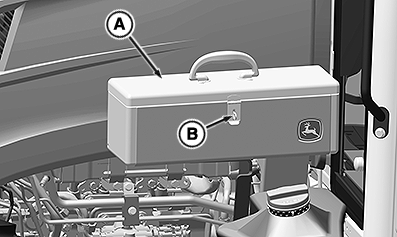

RXA0153913-UN-23SEP16

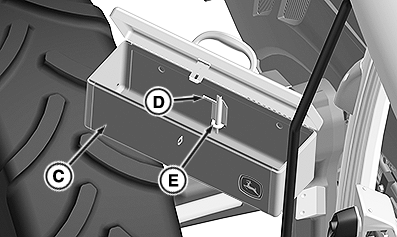

RXA0154070-UN-23SEP16

A - Deckel

B - Verriegelung

C - Werkzeugkasten

D - Ausbaustift

E - Sicherungslasche

Der Werkzeugkasten (C) ist verschließbar und herausnehmbar. Zum Abschließen die Verriegelung (B) schließen und ein Vorhängeschloss durch die Öse führen.

Um den Werkzeugkasten auszubauen:

1. Verriegelung (B) anheben.

2. Deckel (A) öffnen.

3. Boden des Werkzeugkastens (C) abstützen.

4. Ausbaustift (D) zum Lösen nach oben ziehen.

5. Werkzeugkasten von der Haltelasche (E) wegschieben, um den Werkzeugkasten zu lösen.

6. Zum Wiedereinbau in umgekehrter Reihenfolge vorgehen.
